| Marchio: | ROYAL |
| Numero di modello: | RTSP1200-PCB |
| MOQ: | 1 insieme |
| prezzo: | negoziabile |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 6 insiemi al mese |
Applicazioni

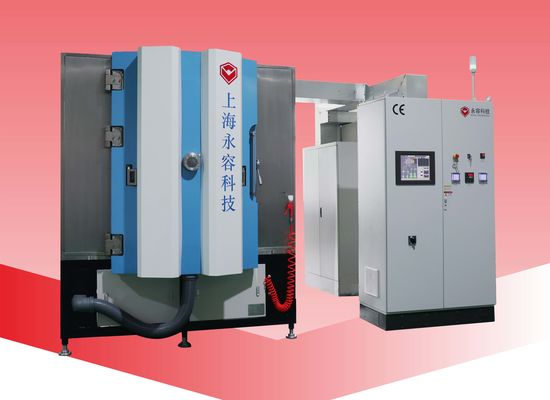

La macchina RTSP1215 è progettata su misura e realizzata per la placcatura in oro dei PCB in cooper mediante tecnologia di deposizione da sputtering.
Tutti coloro che sono coinvolti nell'industria dei PCB sanno che i PCB che hanno finiture in rame sulla superficie richiedono uno strato protettivo per proteggerli dall'ossidazione e dal deterioramento.
Due anni fa, abbiamo ricevuto una richiesta da parte del nostro cliente, che cercava una soluzione di rivestimento per generare un bel colore oro e bronzo sui PCB in rame utilizzati per le schede SIM 5G,modulo delle carte di sicurezza sociale e delle smart cardAbbiamo trascorso 6 mesi in ricerca e sviluppo, oltre 20 volte di esperimento per finalizzare i processi di rivestimento adeguati.
Il sistema di rivestimento RTSP1215 può depositare i metalli: Au oro, argento Ag, Cu copper film di famiglie conduttive; famiglie di metalli resistenti alla corrosione: Tantalum ((Ta), Nickle (Ni), Chrome (Cr) ecc.
pellicole composte: pellicole metalliche a base di carbonio, pellicole metalliche a base di nitruri.
Vantaggi del rivestimento in oro PVD
Processo ecologico
Costi di produzione molto inferiori rispetto alla galvanoplastica d'oro convenzionale
Una vita eccellente
Lo spessore del film e l'uniformità sono ben controllati
Ampiamente disponibile, più opzioni per gli utenti finali
Caratteristiche chiave
Fonti di deposito multiple per un tasso di deposito rapido
Forte sistema di pompaggio a vuoto per cicli brevi
Fonte di ioni lineari ad anodo per migliorare l'adesione e l'alta densità dei film depositati
6 unità di flange di montaggio standard a catodi planari
Applicazione di processi di rivestimento flessibili
Progettazione di strutture modulari per lo scambio rapido di catodi e bersagli
Emblema della scheda SIM del circuito 5G isolato su sfondo bianco
Specifiche tecniche
Modello: RTSP1215
Materiale della camera: SUS304
Dimensione della camera: Φ1200*1500 mm (H)
Tecnologia di deposizione: sputtering magnetronico
Obiettivi: Ta, Au, Ag, Ti, Cr, Zr, Ni, Cu, Grafite (C) ecc.
Pompe a vuoto: pompa meccanica: 1x300m3/h
Tenuta della pompa:1x60m3/h
Pompa per radici: 1x300L/S
Pompa turbo molecolare: 2x3500L/S
Sistema di gas: MFC per gas reattivi e gas di lavoro inerti
Sistema di protezione: programma HMI con progettazione auto-bloccante multipla
Sistema di comando e controllo: PLC + touch screen
Sistema di raffreddamento: riciclo Acqua di raffreddamento
Sistema di riscaldamento: riscaldatori con coppia termica PDI
Consumo massimo di energia 130 kW approssimativamente.
Consumo energetico medio 70 kW approssimativamente.
Disposizione
Insite
Tempo di costruzione: 2020
Luogo: Shanghai, Cina
Si prega di contattarci per ulteriori specifiche, Royal Technology ha l'onore di fornire soluzioni complete di rivestimento.
