| Marchio: | ROYAL |
| Numero di modello: | RTAC |
| MOQ: | 1 set |
| prezzo: | negoziabile |
| Condizioni di pagamento: | L / C, T / T |
| Capacità di approvvigionamento: | 12 insiemi al mese |

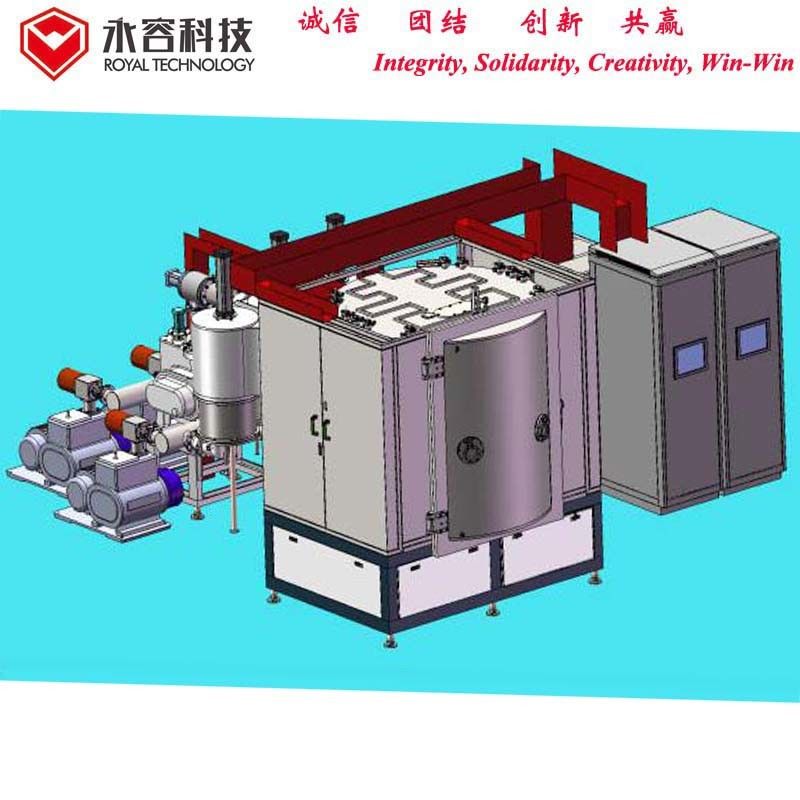

Attrezzatura ceramica del rivestimento della parete PVD, macchina ceramica di placcatura dell'arco della parete di PVD
Attrezzatura del rivestimento di CeramicTiles PVD
| MODELLO | RTAC1618 | ||
| MATERIALE | Acciaio inossidabile (S304) | ||
| DIMENSIONE DELLA CAMERA | Φ1600*1800mm (H) | ||
| SISTEMA DI POMPAGGIO | Pulsometro del pistone rotante (meccanico) | ||
| Pulsometro rotatorio della pala (tenuta) | |||
| Pulsometro di radici | |||
| Pompa di diffusione | |||
| TECNOLOGIA | Placcatura dello ione (fonti dell'Multi-arco) | ||
| OBIETTIVI TIPICI | Chrome, titanio, zirconio, TiAl | ||
| GAS | Misuratori di massa del gas (AR, N2,) l'argon, azoto | ||
| CONTROLLO | SpA (controllore logico programmabile) | ||
| SISTEMA DI SICUREZZA | Numerosi interruttori di sicurezza per proteggere gli operatori ed attrezzature | ||
| RAFFREDDAMENTO | Acqua di raffreddamento di Recyle | ||
| RISCALDAMENTO | Radiatore, fino a 300℃ | ||
| MASSIMO DI POTERE. | 150KW (approssimativamente) | ||
| CONSUMO DI ENERGIA MEDIO | 70KW (approssimativamente) |
||
L'attrezzatura ceramica del rivestimento della parete PVD prende la tecnologia di placcatura dello ione per evaporare i metalli di solide come il titanio, Chrome dalla fonte catodica dell'arco e per condensare i metalli ionizzati sulla superficie del prodotto per generare il film sottile nano nell'ambiente di alto vuoto. Con il gas reattivo gradisca: Azoto per generare i vari colori.
Attrezzatura ceramica del rivestimento della parete PVD:
1. La camera di vuoto è una porta aperta verticale, 304 che l'acciaio inossidabile fabbrica, diametro interno della camera di vuoto da φ1400mm-Φ2000mm;
2. Vacuum il sistema dalla pompa a palette rotatoria, le radici pompe di diffusione dell'olio e pompano o costituzione molecolare della pompa;
3. Il sistema di rivestimento usa il magnetismo di frequenza intermedia 1-2 per controllare l'alimentazione farfugliare, ha 1-2 paia di magnetismo non equilibrato per controllare l'obiettivo ed ha 14-40 fonti dell'arco.
4. Alimentazione di polarizzazione di impulso di alta efficienza;
5. Gli usi del sistema di gassificazione prodotti sul piano nazionale o il flussometro di massa gassoso dell'importazione, il metro di controllo di quantità di flusso del gas (dimostrazione);
6. Il circuito elettrico dell'istituzione del sistema di controllo elettricamente sovraccaricato, ha tagliato il rifornimento idrico, muore il dispositivo di allarme di acustoottica;
7. Il sistema di controllo (schermo attivabile al tatto +PLC), visualizzazione in tempo reale ha dettagliato il parametro, l'intero processo di produzione di controllo completamente automatico ed il parametro tecnologico di memoria automatica.
Altre dimensioni a macchina su misura sono vailable basate sulle dimensioni del prodotto e sulla richiesta specificate della capacità.
Modello |
RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| Dimensione interna della camera | 1000x800mm | 1000x1200mm | 1200x1500mm | 1400x1600mm | 1600x1600mm | ||||||
| Tipo dell'alimentazione elettrica | Alimentazione elettrica dell'arco, alimentazione elettrica del filamento, alimentazione elettrica diagonale di impulso | ||||||||||
| Struttura della camera di vuoto | Struttura di entrata principale verticale, impianto di scarico posteriore dell'aria e camera di raffreddamento ad acqua di doppio strato | ||||||||||
| Materiale della camera di vuoto | acciaio inossidabile 304/316L | ||||||||||
| Ultimo vuoto | 6.0x10-4Pa (scaricare, pulito, essiccatore) | ||||||||||
| Velocità di pompaggio di vuoto | da atmosfera al resoconto di 8.0*10-3Pa ≤15 | ||||||||||
| Sistema di pompaggio di vuoto | La pompa di diffusione o la pompa molecolare + pianta la pompa + pompa meccanica + pompa della tenuta (il modello specifico può essere selezionato secondo i requisiti di cliente) |
||||||||||
| Fonte dell'arco | 6 unità o 8 unità |
8 unità o 10 unità |
10 unità o 12 unità |
14 unità o 16 unità |
16 unità o 18 unità |
||||||
| Alimentazione elettrica diagonale | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Determinare modello | Rivoluzione e rotazione planetarie, regolamento variabile di velocità di frequenza (controllabile e regolabile) |
||||||||||
| Sistema di riscaldamento | Controllabile e regolabile dalla temperatura ambiente a 450°C (Controllo della temperatura di PID) |
||||||||||
| MFC | 3-path o controllo di flusso del gas di 4 percorsi e sistema di visualizzazione trattati, sistema di fornire di gas automatico selettivo | ||||||||||
| Sistema di raffreddamento | Innaffi il modo di raffreddamento di circolazione, torre dell'acqua di raffreddamento o dispositivo di raffreddamento di acqua di industriale o sistema di raffreddamento profondo. (Fornito dai clienti) | ||||||||||
| Modo di controllo | Modo di integrazione, operazione del touch screen, controllo manuale/automatica di computer o dello SpA | ||||||||||
| Potere totale | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Allarme e protezione | Allarmi la mancanza di acqua, sopra la corrente e la sovratensione, circuito aperto ed altri stati anormali delle pompe, obiettivi ecc ed esegua i provvedimenti cautelari pertinenti e la funzione dell'interruttore di sicurezza elettrico | ||||||||||
| Area dell'attrezzatura | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| Altri parametri tecnici | Pressione di acqua ≥0.2MPa, temperatura dell'acqua ≤25°C, pressione d'aria 0.5-0.8MPa | ||||||||||
| Osservazioni | La configurazione specifica dell'attrezzatura del rivestimento può essere progettata secondo i requisiti trattati della prestazione del rivestimento | ||||||||||
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni totali del rivestimento.
