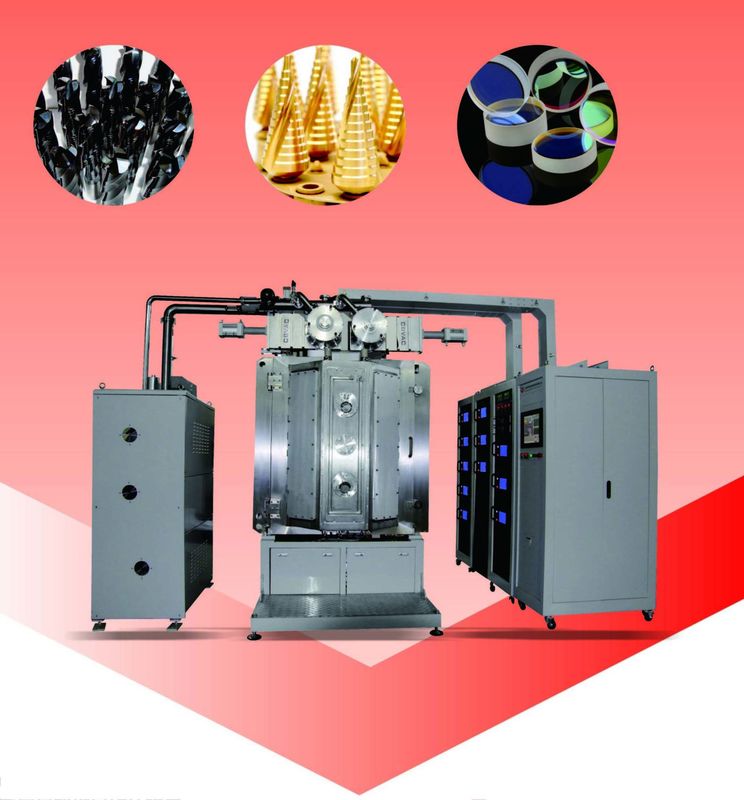

PECVD & macchina di rivestimento ottica di vuoto della struttura del poliedro del sistema di deposito dei film del magnetron
La macchina Multi950 è un sistema su misura del deposito di vuoto di funzioni di multiplo per R & S. Con la discussione del mezzo anno con il gruppo dell'università di Shanghai al piombo dal professor Chen, infine abbiamo confermato la progettazione e le configurazioni per compiere il loro le applicazioni di R & S. Questo sistema può depositare il film trasparente di DLC con il processo di PECVD, i rivestimenti duri sugli strumenti ed il film ottico con farfugliare il catodo. Sulla base di questo concetto di progetto a macchina pilota, abbiamo messo a punto altri 3 sistemi del rivestimento dopo poi:
1. Rivestimento bipolare del piatto per i veicoli elettrici FCEV1213 di Fuel Cell,
2. ceramico diriga il rame placcato DPC1215,
3. sistema flessibile RTSP1215 farfugliare.
Questi 4 modelli a macchina sono tutti con la camera ottale, flessibile e le prestazioni affidabili sono utilizzate estesamente nelle varie applicazioni. Soddisfa i processi di rivestimento richiede i multi strati differenti del metallo: Al, Cr, Cu, Au, AG, Ni, Sn, ss e molti altri metalli non-feeromagnetic;
più l'unità di fonte di ione, migliori efficientemente l'adesione dei film sui materiali differenti del substrato con la sua prestazione incisione del plasma e, il processo di PECVD per depositare alcuni a strati basati a carbonio.

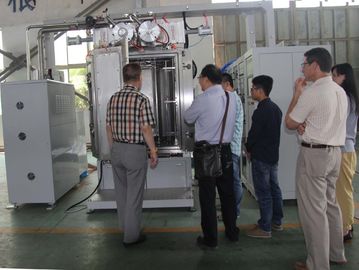

Il Multi950 è la pietra miliare dei sistemi di rivestimento avanzati di progettazione per tecnologia reale. Qui, noi studenti universitari riconoscenti di Shanghai di ringraziamenti e particolarmente Yigang trattato Chen, la sua dedica creativa e generosa siamo i valori illimitati ed abbiamo ispirato il nostro gruppo.
Durante l'anno 2018, abbiamo avuti altra cooperazione con Chen pressorio, del progetto il deposito materiale C-60 vicino
Metodo termico induttivo di evaporazione. Heartfully ringraziamo il sig. Yimou Yang ed il professor la conduzione e l'istruzione di Chen su ogni progetto innovatore.
Vantaggi:
Orma compatta,
Progettazione modulare standard,
Flessibile,
Affidabile,
Camera ottale,
struttura di porta 2 per buon accesso,
Processi di PECVD + di PVD.
Caratteristiche del progetto:
1. Flessibilità: L'arco ed i catodi farfugliare, flange di supporto di fonte di ione sono standardizzati per lo scambio flessibile;
2. versatilità: può depositare la varietà di metalli base e di leghe; rivestimenti ottici, rivestimenti duri, rivestimenti molli, film composti e film di lubrificazione solidi sui substrati metallici e non metallici dei materiali.

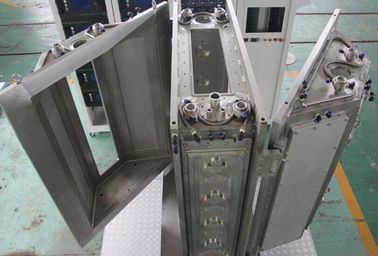

3. progettazione diretta: struttura di porta 2, parte anteriore & apertura posteriore per la manutenzione facile.
Descrizione tecnica:
| Descrizione | Multi-950 |
|
Camera di deposito (millimetro) Profondità x Heigh di larghezza x |
1050 x 950 x 1350 |
|
Fonti di deposito |
1 paio del MF che farfuglia i catodi |
| 1 paio di PECVD | |
| 8 catodi dell'arco degli insiemi | |
| Fonte di ione lineare | 1 insieme |
| Zona di uniformità del plasma (millimetro) | φ650 x H750 |
| Carosello | 6 x φ300 |
|
Poteri (chilowatt) |
Polarizzazione: 1 x 36 |
| MF: 1 x 36 | |
| PECVD: 1 x36 | |
| Arco: 8 x 5 | |
| Fonte di ione: 1 x 5 | |
| Sistema di controllo del gas | MFC: 4 + 1 |
| Sistema di riscaldamento | 500℃, con controllo di PID del thermalcouple |
| Valvola a saracinesca di alto vuoto | 2 |
| Pompa di Turbomolecular | 2 x 2000L/S |
| Pompa delle radici | 1 x 300L/S |
| Pompa a palette rotatoria | un ³ da 1 x 90 m. /h + un ³ /h da 1 x 48 m. |
| Orma (L x W x H) millimetro | 3000 * 4000 * 3200 |
| Potere totale (chilowatt) | 150 |
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni totali del rivestimento.
