magnetron che farfuglia la macchina di rivestimento
Created with Pixso.

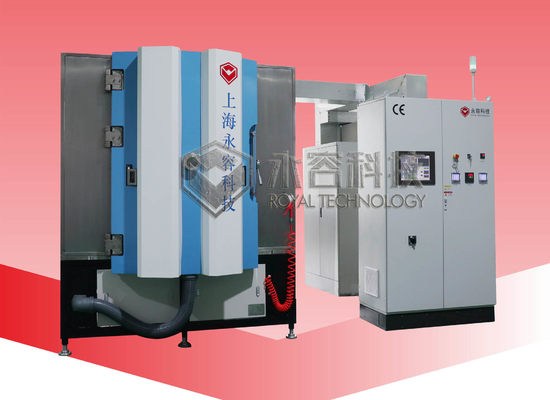

La placcatura d'argento di PVD per il dielettrico ceramico della stazione base 5G filtra la macchina d'argento del deposito farfugliare dell'AG

La placcatura d'argento di PVD per il dielettrico ceramico della stazione base 5G filtra la macchina d'argento del deposito farfugliare dell'AG

Marchio: ROYAL
Numero di modello: RTSP
MOQ: 13 insiemi
prezzo: negoziabile
Condizioni di pagamento: L/C,T/T
Capacità di approvvigionamento: 5 insiemi al mese
Informazioni dettagliate
Luogo di origine:
Fatto in Cina
Certificazione:
CE
Camera:
Orientamento verticale, 1 anta,
Materiale:
Acciaio inossidabile 304/316
Tecnologia del vuoto:
Magnetron Sputtering Deposition System, macchina per sputtering planare DC
Film di rivestimento:
Bersaglio d'argento Ag che sputa
Applicazioni industriali:
Placcatura sottovuoto PVD di film d'argento Ag, filtri dielettrici ceramici per stazione base 5G
Localizzazione della fabbrica:
Città di Shanghai, Cina
Servizio mondiale:
La Polonia - Europa; L'Iran Asia ad ovest & Medio Oriente, Turchia, India, Messico Sudamerica
Servizio formazione:
Lavori l'operazione a macchina, la manutenzione, le ricette di processo di rivestimento, programma
Garanzia:
Garanzia limitata 1 anno gratis, intera vita per la macchina
OEM e ODM:
disponibili, sosteniamo la progettazione ed il montaggio su misura
Imballaggi particolari:
Esporti la norma, per essere imballato nei nuovi casi/cartoni, in adatti ad oceano/aria interurbana
Capacità di alimentazione:
5 insiemi al mese
Evidenziare:

Macchina d'argento di placcatura PVD

,

Farfugliare la macchina di deposito PVD

,

5G macchina della stazione base PVD

Descrizione del prodotto

Il PVD Direct Plating Silver su filtri dielettrici in ceramica è una tecnologia avanzata di rivestimento applicata con stazioni base 5G e altri semiconduttori per le industrie elettroniche.Un'applicazione tipica è il substrato irradiante ceramico. Deposito di film conduttivo d'argento/rame su ossido di alluminio (Al2O3), substrati di AlN mediante tecnologia di sputtering a vuoto PVD,ha soprattutto un grande vantaggio rispetto ai metodi di produzione tradizionali: DBC LTCC HTCC, che ha costi di produzione molto inferiori. Royal Technology’s team collaborated with our customer to develop the PVD Silver Plating process successfully applying  with  sputtering technology which can replace conventional liquid silver brushing process.

Applicazioni tipiche

  • HBLED
  • Substrati per celle di concentratori solari
  • Imballaggi per semiconduttori di potenza, compresi i comandi per motori per autoveicoli
  • Elettronica per la gestione dell'energia delle automobili ibride ed elettriche
  • Pacchi per RF
  • Dispositivi a microonde
  • filtri dielettrici in ceramica perStazione base 5G

Solo per citarne alcuni, per ulteriori domande, si prega di contattare la Royal Tech.

La placcatura d'argento di PVD per il dielettrico ceramico della stazione base 5G filtra la macchina d'argento del deposito farfugliare dell'AG 0


Vantaggi tecnici
Grandi capacità
Progettazione di moduli flessibili
Fabbricazione di precisione

Il sistema RTAS1215 batch Sputtering è la versione aggiornata, il sistema più recente ha diversi vantaggi:

Processo più efficiente
1. Il rivestimento a doppio lato è disponibile per il design dei dispositivi di rotazione
2Fino a 8 flange catodiche piane standard per molteplici fonti
3. Grandi capacità fino a 2,2 m2 di lamelle ceramiche per ciclo
4. Piena automazione, PLC + touch screen, sistema di controllo ONE-touch

Bassi costi di produzione
1. dotato di 2 serie di pompe molecolari a sospensione magnetica, tempo di avvio veloce, manutenzione gratuita
2Potenza di riscaldamento massima
3. forma ottagonale della camera per un utilizzo ottimale dello spazio, fino a 8 sorgenti di arco e 4 catodi di sputtering per una rapida deposizione dei rivestimenti

La placcatura d'argento di PVD per il dielettrico ceramico della stazione base 5G filtra la macchina d'argento del deposito farfugliare dell'AG 1 La placcatura d'argento di PVD per il dielettrico ceramico della stazione base 5G filtra la macchina d'argento del deposito farfugliare dell'AG 2

Specifiche tecniche

Modello: RTSP-Ag1215

Altezza della camera (mm): 1500

Diametro della camera (mm): φ1200

Flanco di montaggio dei catodi di sputtering: 4

Flanco di montaggio della sorgente ionica: 1

Arco catodico di montaggio flange: 8

Satelitari (mm): 16 x Φ150

Potenza di bias pulsato (KW): 36

Potenza di sputtering (KW): DC36 + MF36

Potenza d'arco ((KW): 8 x 5

Potenza della sorgente ionica (KW): 5

Potenza di riscaldamento (KW): 36

Altezza effettiva del rivestimento (mm): 1020

Pompa molecolare a sospensione magnetica: 2 x 3300 L/S

Pompa per radici: 1 x 1000 m3/h

Pompa rotativa a ventole: 1 x 300 m3/h

Pompa di tenuta: 1 x 60 m3/h

Capacità: 2,2 m2

Superficie di installazione (L x P x H) mm: 4200*6000*3500

La placcatura d'argento di PVD per il dielettrico ceramico della stazione base 5G filtra la macchina d'argento del deposito farfugliare dell'AG 3

La placcatura d'argento di PVD per il dielettrico ceramico della stazione base 5G filtra la macchina d'argento del deposito farfugliare dell'AG 4

Insite

Tempo di costruzione: dal 2016

Quantità: 3 serie

Località: Cina

La placcatura d'argento di PVD per il dielettrico ceramico della stazione base 5G filtra la macchina d'argento del deposito farfugliare dell'AG 5

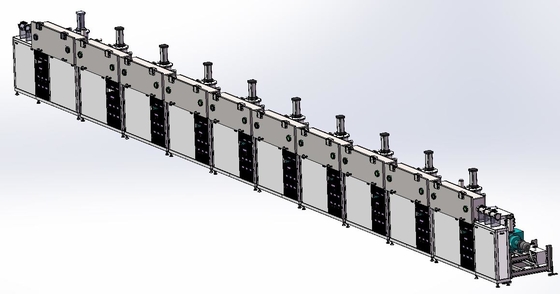

Rispetto all'enorme domanda del mercato, la produttività del sistema a lotti è bassa;ci siamo dedicati allo sviluppo del sistema di sputtering in linea (linea di deposizione di sputtering continua) con dispositivi di carico/scarico automatici robotChiunque sia interessato a questo sistema, si prega di contattare il nostro tecnico per ulteriori specifiche.
