| Marchio: | ROYAL |
| Numero di modello: | RTAC |
| MOQ: | 1 set |
| prezzo: | negoziabile |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 12 insiemi al mese |

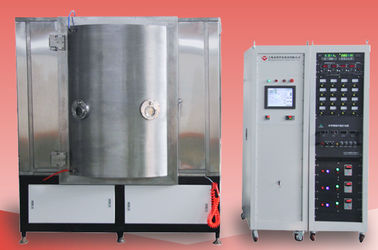

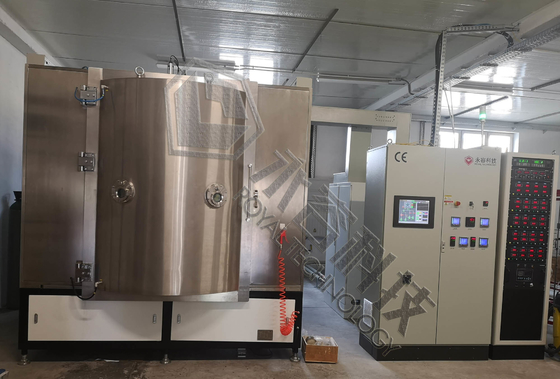

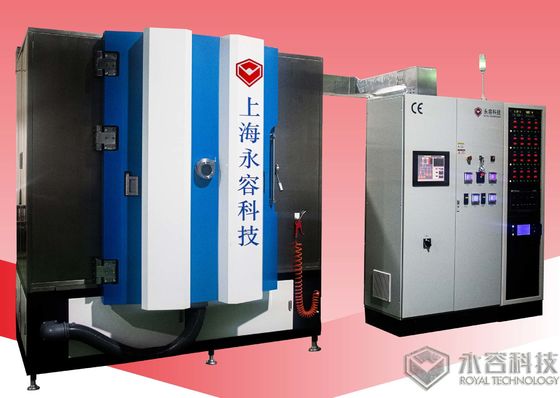

Doratura di PVD sull'attrezzatura ricoprente ceramica e decorativa di PVD, multi macchina di placcatura dell'arco sui prodotti di vetro e ceramici
Multi specifiche della macchina di rivestimento di vuoto dell'arco RTAC1618
| MODELLO | RTAC1618 | ||
| MATERIALE | Acciaio inossidabile (S304) | ||
| DIMENSIONE DELLA CAMERA | Φ1600*1800mm (H) | ||
| SISTEMA DI POMPAGGIO | Pulsometro del pistone rotante (meccanico) | ||
| Vane Vacuum Pump rotatoria (tenuta) | |||
| Pulsometro di radici | |||
| Pompa di diffusione | |||
| TECNOLOGIA | Ion Plating (fonti dell'Multi-arco) | ||
| OBIETTIVI TIPICI | Chrome, titanio, zirconio, TiAl | ||
| GAS | Misuratori di massa del gas (AR, N2,) l'argon, azoto | ||
| CONTROLLO | SpA (controllore logico programmabile) | ||
| SISTEMA DI SICUREZZA | Numerosi interruttori di sicurezza per proteggere gli operatori ed attrezzature | ||
| RAFFREDDAMENTO | Acqua di raffreddamento di Recyle | ||
| RISCALDAMENTO | Radiatore, fino a 300℃ | ||
| MASSIMO DI POTERE. | 150KW (approssimativamente) | ||
| CONSUMO DI ENERGIA MEDIO | 70KW (approssimativamente) | ||
L'attrezzatura ceramica del rivestimento della decorazione PVD prende la tecnologia di placcatura dello ione per evaporare i metalli di solide come il titanio, Chrome dalla fonte catodica dell'arco e per condensare i metalli ionizzati sulla superficie del prodotto per generare il film sottile nano nell'ambiente di alto vuoto. Con il gas reattivo come: Azoto per generare i vari colori.
Caratteristiche ricoprenti dell'attrezzatura di PVD:
1. La camera di vuoto è una porta aperta verticale, 304 che l'acciaio inossidabile fabbrica, diametro interno della camera di vuoto da φ1400mm-Φ2000mm;
2. Il sistema di vuoto dalla pompa a palette rotatoria, pianta le pompe di diffusione dell'olio e della pompa o la costituzione molecolare della pompa;
3. Il sistema di rivestimento usa il magnetismo di frequenza intermedia 1-2 per controllare l'alimentazione farfugliare, ha 1-2 paia di magnetismo non equilibrato per controllare l'obiettivo ed ha 14-40 fonti dell'arco.
4. Alimentazione di polarizzazione di impulso di alta efficienza;
5. Gli usi del sistema di gassificazione hanno prodotto sul piano nazionale o il flussometro di massa gassoso dell'importazione, il metro di controllo di quantità di flusso del gas (dimostrazione);
6. Il circuito elettrico dell'istituzione del sistema di controllo elettricamente sovraccaricato, ha tagliato il rifornimento idrico, muore il dispositivo di allarme di acustoottica;
7. Il sistema di controllo (schermo attivabile al tatto +PLC), visualizzazione in tempo reale ha dettagliato il parametro, l'intero processo di produzione di controllo completamente automatico ed il parametro tecnologico di memoria automatica.
Altre dimensioni su misura della macchina sono vailable basate sulle dimensioni del prodotto e sulla richiesta specificate della capacità.
Modello | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| Dimensione interna della camera | 1000x800mm | 1000x1200mm | 1200x1500mm | 1400x1600mm | 1600x1600mm | ||||||
| Tipo dell'alimentazione elettrica | Alimentazione elettrica dell'arco, alimentazione elettrica del filamento, alimentazione elettrica di polarizzazione di impulso | ||||||||||
| Struttura della camera di vuoto | Struttura di entrata principale verticale, impianto di scarico posteriore dell'aria e camera di raffreddamento ad acqua di doppio strato | ||||||||||
| Materiale della camera di vuoto | acciaio inossidabile 304/316L | ||||||||||
| Ultimo vuoto | 6.0x10-4Pa (scaricare, pulito, essiccatore) | ||||||||||
| Velocità di pompaggio di vuoto | da atmosfera al resoconto di 8.0*10-3Pa ≤15 | ||||||||||
| Sistema di pompaggio di vuoto | La pompa di diffusione o la pompa + le radici molecolari pompano + pompa meccanica + tenendo la pompa (il modello specifico può essere selezionato secondo i requisiti di cliente) | ||||||||||
| Fonte dell'arco | 6 unità o 8 unità | 8 unità o 10 unità | 10 unità o 12 unità | 14 unità o 16 unità | 16 unità o 18 unità | ||||||
| Alimentazione elettrica diagonale | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Determinare modello | Rivoluzione e rotazione planetarie, regolamento variabile di velocità di frequenza (controllabile e regolabile) | ||||||||||
| Sistema di riscaldamento | Controllabile e regolabile dalla temperatura ambiente a 450°C (Controllo della temperatura di PID) | ||||||||||
| MFC | 3-path o controllo di flusso del gas di processo di 4 percorsi e sistema di visualizzazione, sistema di gassificazione automatico selettivo | ||||||||||
| Sistema di raffreddamento | Modo di raffreddamento di circolazione dell'acqua, torre dell'acqua di raffreddamento o sistema di raffreddamento profondo industriale del dispositivo di raffreddamento di acqua o. (Fornito dai clienti) | ||||||||||
| Modo di controllo | Manuale/modo di integrazione, operazione del touch screen, controllo automatica di computer o dello SpA | ||||||||||
| Potere totale | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Allarme e protezione | Mancanza di acqua dell'allarme, sopra la corrente e sovratensione, circuito aperto ed altri stati anormali delle pompe, obiettivi ecc ed eseguire i provvedimenti cautelari pertinenti e funzione dell'interruttore di sicurezza elettrico | ||||||||||
| Area dell'attrezzatura | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| Altri parametri tecnici | Pressione di acqua ≥0.2MPa, temperatura dell'acqua ≤25°C, pressione d'aria 0.5-0.8MPa | ||||||||||
| Osservazioni | La configurazione specifica dell'attrezzatura del rivestimento può essere progettata secondo i requisiti trattati dei prodotti del rivestimento | ||||||||||
Campioni ricoprenti sanitari ceramici degli articoli PVD
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni ricoprenti totali.
