| Marchio: | ROYAL |
| Numero di modello: | RTAS1000 |
| MOQ: | 1 set |
| prezzo: | negoziabile |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | 10 sets per month |
L'oro e' uno dei metalli piu' splendidamente luminescenti e preziosi sulla Terra per la sua capacita' di proiettare luce, riflettere energia e resistere alle macchie. PVD or Physical Vapor Deposition Gold Sputtering is commonly used in the watch and jewelry industry to produce coatings that are hard and durable and won’t rub off with constant contact with the skin or clothes and lose it sheen.
Lo sputtering in oro PVD è utilizzato anche per rivestire pannelli di circuito e componenti elettronici a causa della sua eccellente conducibilità, per rivestire fibre ottiche, batterie e rubinetti e apparecchiature di fascia alta. Gold Sputtering processes are invaluable for biomedical implants that serve as radiopaque coatings that are visible in x-rays and lifesaving procedures like coating tissue samples to make them visible for scanning under electron microscopes.
Gold Sputtering coatings are a thin film deposition process where gold or a gold alloy is bombarded with high energy ions in a vacuum chamber resulting in the gold atoms or molecules being “Sputtered” into the vapor and condensing on the substrate to be coated such as jewelry, circuiti o impianti medici.
L'articolo è di Semircore.
Verniciatura d'oro
I rivestimenti rigidi decorativi devono soddisfare vari requisiti quali colori attraenti e elevata resistenza all'usura.,Alcuni produttori vogliono mantenere sia l'elevata resistenza all'usura del PVD che l'etichetta "placca d'oro" che conferisce al prodotto un'immagine "di alta qualità".Quindi uno strato da 3 a 5 μm di rivestimento in oro deve quindi essere depositato su uno strato PVD (TiN+Au)Questo metodo a più strati crea un elevato livello di stress interno che porta a difetti di adesione.
La Royal Technology ha sviluppato il processo IPG ampiamente utilizzato per le cinghie dell'orologio, i quadranti dell'orologio, gioielli come anelli, collane, braccialetti, strumenti di scrittura, accessori di lusso.
Perché una combinazione di ️ PREVEDUTO IN ORO E PVD?
L'oro è ancora il colore più utilizzato per le applicazioni decorative, e questo è improbabile che cambi.l'attuale tecnica all'avanguardia consiste nel depositare uno strato superficiale sottile di lega d'oro su un rivestimento duro di base costituito da TiNPurtroppo, lo sputtering delle leghe d'oro è un processo non reattivo e per ciascuna leghe d'oro diversa si ottiene un colore molto definito (per temperature di deposizione intorno ai 200°C)
Questo processo non deve segnalare il colore oro finale senza modificare l'obiettivo oro.Alcuni produttori vogliono anche mantenere sia l'elevata resistenza all'usura del PVD che l'etichetta "Old Plated", che conferisce al prodotto un'immagine di alta qualità.Per queste tre stagioni:
Alta resistenza all'usura dello strato PVD
Etichetta dorata
Ampia gamma di colori dorati forniti dallarivestimento
Occorre ora trovare un processo affidabile che consenta di applicare un oro elettroplatabile di spessore da 3 a 5 μm su uno strato di TiN+Au.
Figura 1.0
Questo processo si chiama IPG. IPG è la sigla di Ion Plating Gold, che è una tecnologia di arco e sputtering combinata per depositare una pellicola sottile d'oro su prodotti di lusso,specialmente sull'industria dei gioielli come: collane, anelli da sposa, orecchini, orologi, accessori per borse, ecc.
I materiali di gioielleria sono per lo piu' acciaio inossidabile 316L, ottone o lega.I produttori di gioielli possono usare la nostra macchina per rivestire l'oro IPG direttamente per ottenere l'oro rosa da 18K o i rivestimenti in oro reale da 24K, che migliorano notevolmente la durata e il valore dei prodotti.
Royal Technology fornisce soluzioni di rivestimento PVD per l'applicazione di varie richieste di oro IPG: gioielli, collane, anelli, borse, parti metalliche, orologi, prodotti sportivi,strumenti di scrittura, telefoni intelligenti, prodotti elettronici ecc.
Per i colori d'oro IPG, dall'oro chiaro all'oro scuro, abbiamo i processi di rivestimento che ottengono il colore desiderato dal cliente con diverse ricette di rivestimento.
Abbiamo sviluppato e seguito rigorosamente i processi di rivestimento PVD.all'esterno e all'interno della camera a vuoto PVD (forno di asciugatura), all'interno di una camera di asciugatura con riscaldatori fino a 250°C per migliorare l'adesione della pellicola di rivestimento.)
La Royal Technology ha 3 macchine standard.
| 3 Specificativi standard della macchina per il rivestimento dell'oro IPG | |||
| Modello | RTAS1000 | RTAS1250 | RTAS1612 |
| Dimensione effettiva della camera | Φ1000 x H1000 mm | Φ1250 x H1250 mm | Φ1600 x H1250 mm |
| Fonti di deposizione |
Arco del cilindro (arco circolare diretto per opzione) + catodo di sputtering DC + Fonte ionica lineare |
||
| Sistema di pompaggio a vuoto (Leybold Pumps + Turbo Molecular Pump) | SV300B * 1 set (300 m3/h) | SV300B* 1 set (300 m3/h) | SV300* 2 set (300 m3/h) |
|
WAU1001-1 set (1000 m3/h) |
WAU1001-1 set (1000 m3/h) |
WAU2001-1set (1000 m3/h) |
|
| TRP48*1 set (48m3/h) | TRP60*1 set (60m3/h) | TRP90*1 set (90m3/h) | |
|
Pompe turbo molecolari: 1 set (3500L/S) |
Pompe turbo molecolari: 2 serie (3500L/S) |
Pompe turbo molecolari: 3 serie (3500L/S) |
|
| Fornitore di alimentazione per lo sputtering | 1*24KW | 1*36KW | 2*36KW |
| Fornitore di corrente ad arco | 6*5KW | 7*5KW | 9*5KW |
| Fornitore di alimentazione Bias | 1*24KW | 1*36KW | 1*36KW |
| Rodi planetari | 6/8 | 12/16 | 20 |
| Il vuoto finale | 9.0*10-4Pa (vuoto, pulito, temperatura ambiente) | 9.0*10-4Pa (vuoto, pulito, temperatura ambiente) | 9.0*10-4Pa (vuoto, pulito, temperatura ambiente) |
| Tempo di ciclo (dipende dalla pompa) | 40~50 depende dal materiale del substrato e dalle ricette di rivestimento | ||
| Requisito di potenza di lavoro |
3Fase 5 linee AC380V,50HZ,55KW |
3Fase 5 linee AC380V,50HZ,110KW |
3Fase 5 linee AC380V,50HZ,150KW |
| Acqua di raffreddamento | Acqua di raffreddamento da riciclo, raffreddatore d'acqua industriale + dispositivo EDI per acqua purificata | ||
| Gas di trasformazione (99,99%) | 4 modi | 4 modi | 4 modi |
| Impressione (mm) | 2000*2000*2500 | 4000*4500*3200 | 5500*5000*3200 |
| Peso totale ((KGS) | 4500 | 7000 | 9000 |
| Consumo totale di energia (circa) | 50 kW | 110 kW | 150 kW |
| Consumo effettivo di energia (circa) | 30 kW | 60 kW | 70 kW |

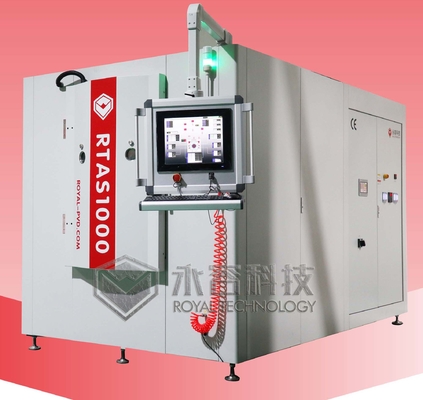

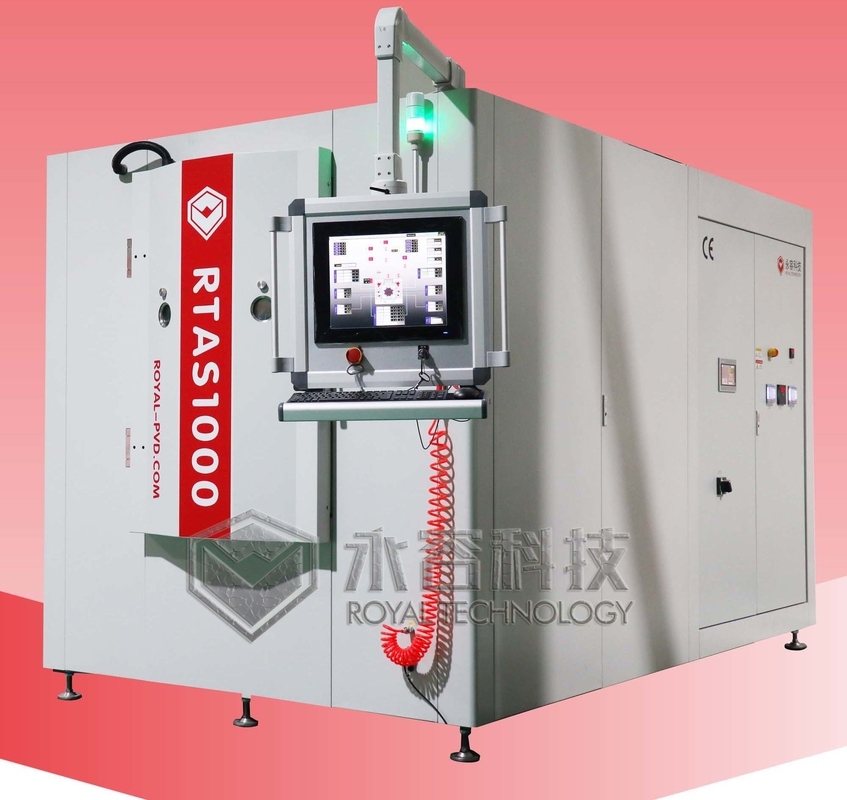

Layout RTAS1000
sopra i parametri tecnici solo a titolo di riferimento,Tecnologia realeVi forniamo non solo la macchina di rivestimento ma anche le soluzioni di rivestimento complessive, il servizio di progetto chiavi in mano è disponibile.
Insite
Tempo di costruzione: 2015
Localizzazione: Zhejiang, Cina
Progettazione compatta con più fonti di rivestimento
