| Marchio: | ROYAL TECHNOLOGY |
| Numero di modello: | RT-R2R |
| MOQ: | 1 |
| prezzo: | negoziabile |
| Condizioni di pagamento: | L/C,T/T |
| Capacità di approvvigionamento: | 4 insiemi al mese |
La macchina RT-R2R è progettata e utilizzata in esclusiva per la confezione di carta - rivestimento di un lato, come: etichette, sigarette, alimenti, ecc. materiali di confezionamento di alta qualità e industria del colorante.
Le pellicole e le carte di plastica rivestite di alluminio sono essenziali per le moderne industrie degli imballaggi.
Abbiamo sviluppato alcune delle più recenti tecnologie per l'industria degli imballaggi, mentre il nostro tenore di vita cambia, così come i prodotti che usiamo.
Mentre molti imballaggi sono passati dalla relativa pesante foglia di alluminio e laminati di alluminio/plastica alla tecnologia più recente per pellicole e carte di plastica metallizzate molto più leggere e molto sottili.
Ciò ha ridotto la quantità di materia prima necessaria e quindi il costo complessivo del materiale utilizzato oggi negli imballaggi, consentendo al contempo di renderli più resistenti e protettivi.
Vantaggi tecnici
PLC + IPC sistema di funzionamento e controllo
| Specificativi tecnici - Camera quadrata | ||||||||||||||
| Articolo | Descrizione | Modelli di macchine per la metallizzazione R2R | ||||||||||||
| RT-R2R-1100S | RT-R2R-1350S | RT-R2R-1700S | RT-R2R-2100S | RT-R2R-2200S | ||||||||||
| Substrati Rivestimenti | Materiali di substrato disponibili (spessore: μm) | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | PET:12~60 BOPP:20~60 PVC:20~60 CPP:20~60 | |||||||
| Larghezza del substrato (max.) mm | 1100 | 1350 | 1700 | 2050 | 2200 | 2500 | ||||||||
| Diametro del rotolo (max.) mm | 800 | 800 | 800 | 800 | 800 | 800 | ||||||||
| Diametro interno del nucleo (mm) | 3"/6" | 3"/6" | 3"/6" | 3"/6" | 3"/6" | 3"/6" | ||||||||
| Velocità di rivestimento normale (m/min.) | 400~600 | 400~600 | 400~600 | 400~600 | 400~600 | 400~600 | ||||||||
| Velocità massima di rivestimento (m/min) | 720 | 720 | 720 | 720 | 720 | 720 | ||||||||
| Temperatura dei rulli di rivestimento (°C) | - Da 20 a 25 | - Da 20 a 25 | - Da 20 a 25 | - Da 20 a 25 | - Da 20 a 25 | - Da 20 a 25 | ||||||||
| Pressione finale della camera di rivestimento ((Pa) | 5*10-3 | 5*10-3 | 5*10-3 | 5*10-3 | 5*10-3 | 5*10-3 | ||||||||
| Velocità di pompaggio ((@ condizione senza carico, pulita, temperatura ambiente) | < 8 minuti, da atm a 7*10-2 | < 8 minuti, da atm a 7*10-2 | < 8 minuti, da atm a 7*10-2 | < 8 minuti, da atm a 7*10-2 | < 8 minuti, da atm a 7*10-2 | < 8 minuti, da atm a 7*10-2 | ||||||||
| Sistema di evaporazione a vuoto | Quoti: gruppi | BN Nitruro di boro: 13 | BN: 16 | BN:20 | BN:24 | BN: 25 | BN: 28 | |||||||
| Potenza di evaporazione (KW) | 15/gruppo | 15/gruppo | 15/gruppo | 15/gruppo | 15/gruppo | 15/gruppo | ||||||||
| Materiale di evaporazione (filo di alluminio) | 1.8~2.0, 99,98% ((purità) | |||||||||||||
Configurazioni chiave:
1Piattaforma di funzionamento: compresa la scrivania di funzionamento HMI, PLC + IPC
2. camera di deposizione ad alto vuoto e camera di avvolgimento
3. pacchetti di pompaggio a vuoto 1° e 2° per camere di deposizione e di avvolgimento
4. Armadi di distribuzione dell'energia
5. carrelli a trazione e armadi elettrici
6Pompa ad alto vuoto: pompa di diffusione per camera di deposizione
7Sistema di raffreddamento e riscaldamento: trappola di freddo, criopumpa o sistema di raffreddamento a azoto liquido
Caratteristiche del metallizzatore a vuoto R2R

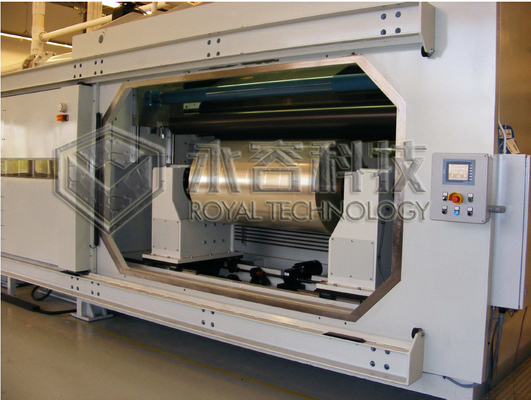

| 1Il sistema di rivestimento della rete adotta una struttura di camera rotonda avanzata, le camere a vuoto contengono camere di avvolgimento (camera superiore) e camere di evaporazione (sotto);i dispositivi di avvolgimento/svolvimento sono situati nello stesso lato della camera a vuoto;, che garantiscono il funzionamento stabile del sistema per lungo tempo | ||||||||
| 2 Sistema di pompaggio a vuoto ad alta efficienza per un ciclo di evacuazione a vuoto breve, migliora la produttività in modo efficiente. | ||||||||
| 3 Il sistema di rivestimento della rete è dotato di pompa di tenuta per garantire il risparmio energetico | ||||||||
| 4 La camera di deposizione e la camera di avvolgimento sono dotate di un potente sistema di pompaggio a trappola di freddo in grado di drenare efficacemente l'umidità della camera di vuoto e dei substrati (temperatura - 120°C, temperatura - 120°C, temperatura - 120°C, temperatura - 120°C).la superficie totale della bobina della trappola a freddo 2 m2, che migliora l'efficienza di lavoro dell'apparecchiatura. | ||||||||
| 5 Il sistema di avvolgimento adotta un sistema di controllo della tensione costante a quattro motori | ||||||||
| 6 Per garantire che la velocità di avvolgimento della pellicola sia regolabile, il sistema di rivestimento della pellicola è dotato di servomotori Siemens e di servo regolatore di velocità. | ||||||||

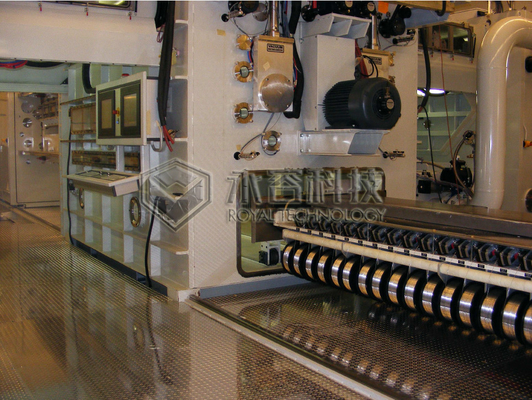

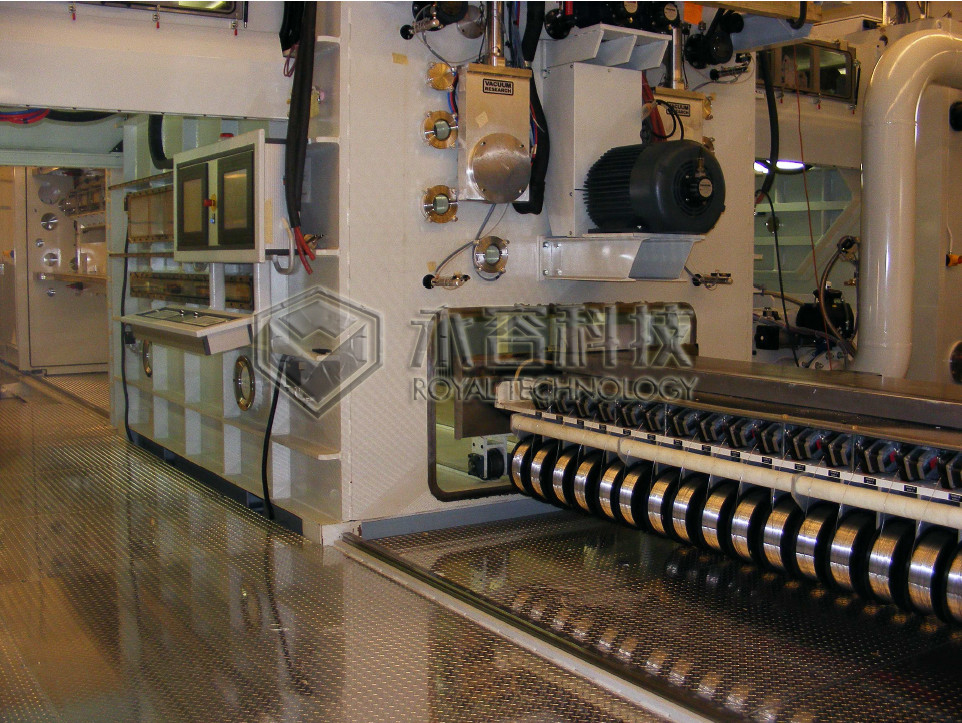

| 7 Gli SPREADER ROLLERS ad alte prestazioni possono regolare l'angolo in base ai cambiamenti durante il processo di rivestimento per garantire la piattezza dei rulli del substrato. | ||||||||
| 8 Il rullo di rivestimento, dalla temperatura ambiente a -15°C, il suo sistema di raffreddamento e riscaldamento può evitare danni termici al film durante il processo di deposizione.Inoltre può aprire il rullo diffusore in camera vuoto per assorbire l'umidità sulla superficie del rotolo. | ||||||||
| 9 La struttura del telaio oscillante può regolare automaticamente il processo di avvolgimento in base al diametro del rullo di avvolgimento, per garantire una distanza di avvolgimento uguale. | ||||||||
| 10 sistema di evaporazione progettato con struttura di fissaggio a scaglie e a facce terminali per un elevato tasso di deposizione, cambiamento rapido delle imbarcazioni di deposizione e buon contatto che garantiscono un'elevata qualità di uniformità,ridurre il tempo di lavoro delle attrezzature ausiliarie e migliorare l'efficienza del lavoro. | ||||||||
| 11 Sistema indipendente di alimentazione del filo di alluminio, secondo il diverso processo di rivestimento richiesto, sia l'alimentazione del filo individualmente per ciascun gruppo sia la regolazione complessiva sono disponibili. | ||||||||
| 12 Il dispositivo di allarme di guasto del sistema di rivestimento del reticolo fornisce suggerimenti per la diagnosi dei problemi, convenienti per l'operatore e l'ingegnere di manutenzione per scoprire e risolvere i problemi, per tornare rapidamente alla normale produzione. |
Si prega di contattarci per ulteriori specifiche, Royal Technology ha l'onore di fornire soluzioni complete di rivestimento.
