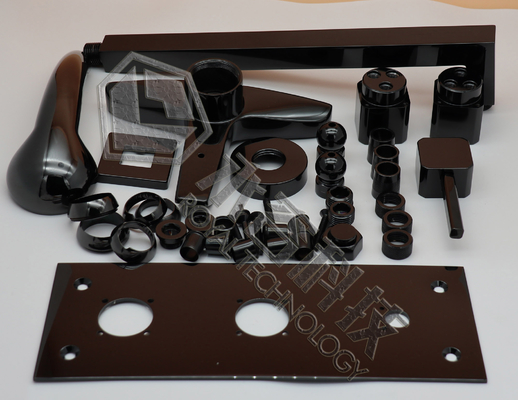

Macchine per rivestimento nero a getto CrN, attrezzature per rivestimento nero TiCN

Personalizzazione per soddisfare la tua richiesta speciale
Standardizzazione per ridurre i costi di produzione
-- Ci concentriamo maggiormente sulle applicazioni

2-MultiTech-DLC IPG film coatings neri.pdfsi prega di scaricare la brochure qui per ulteriori informazioni


Che cos'è lo sputtering MF?

Rispetto allo sputtering CC e RF, lo sputtering a media frequenza è diventato la principale tecnica di sputtering a film sottile per la produzione in serie di rivestimenti, in particolare per la deposizione di film di rivestimenti di film dielettrici e non conduttivi su superfici come rivestimenti ottici, pannelli solari, strati multipli , film in materiale composito ecc.
Sostituisce lo sputtering RF perché opera con kHz anziché MHz per una velocità di deposizione molto più veloce e può anche evitare l'avvelenamento del bersaglio durante la deposizione di film sottili composti come la CC.

I target di sputtering MF sono sempre esistiti con due set.Vengono utilizzati due catodi con una corrente CA commutata avanti e indietro tra di loro che pulisce la superficie del bersaglio ad ogni inversione per ridurre l'accumulo di carica sui dielettrici che porta alla formazione di archi che possono emettere goccioline nel plasma e prevenire la crescita uniforme del film sottile--- che è quello che abbiamo chiamato avvelenamento da bersaglio.


Fonti di deposizione
Sorgenti ad arco circolare orientato per l'evaporazione di bersagli in metallo solido;
2/4/6 coppie di catodi sputtering cilindri MF per la deposizione di film sottili di grafite;
Bias Power Supply per il bombardamento ionico per formare l'area plasma per il pretrattamento;
Unità sorgente ionica lineare anodo (per opzionale) Elaborazione PACVD e PECVD;
Criopompa ( Polycold) per condensazione molecolare dell'acqua (per optional)

Altri moduli
1. Camera a vuoto
2. Sistema di pompaggio a vuoto Rouhging (pacchetto pompa di supporto)
3. Sistema di pompaggio ad alto vuoto (pompa molecolare a sospensione magnetica)
4. Sistema di controllo e funzionamento elettrico
5. Sistema di strutture ausiliarie (sottosistema)
6. Sistema di deposizione: catodo sputtering MF, alimentatore MF, sorgente ionica di alimentazione bias per opzionale

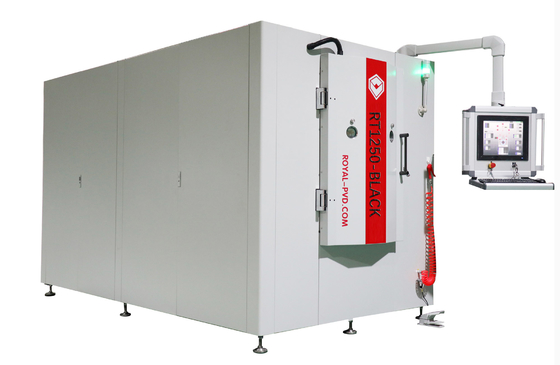

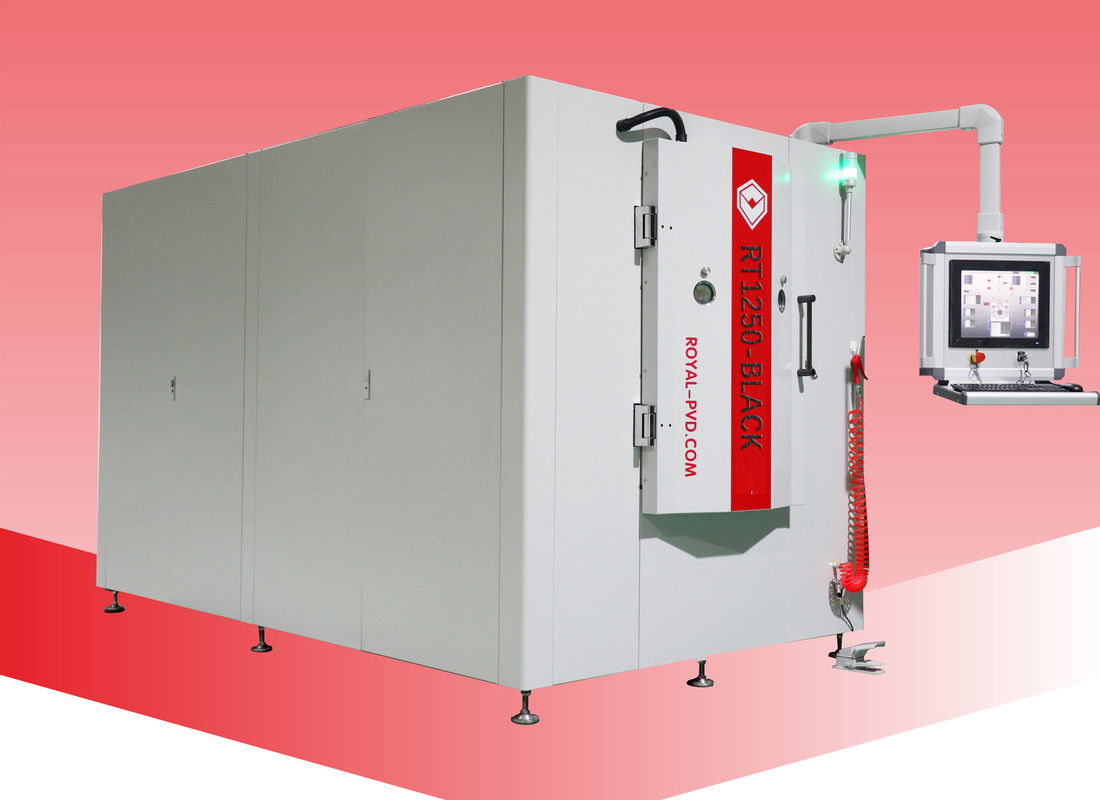

Prestazioni della macchina di rivestimento

1. Pressione del vuoto finale: migliore di 5,0 × 10-6Torr.
2. Pressione di esercizio del vuoto: 1,0 × 10-4Torr.
3. Tempo di Pumpingdown: da 1 atm a 1.0×10-4Torr≤ 3 minuti (camera a temperatura ambiente, asciutta, pulita e vuota)
4. Materiale metallizzato (sputtering + evaporazione dell'arco): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, ecc.
5. Modello operativo: Completamente Automatico/Semi-Automatico/Manuale


Queste configurazioni sono standard, per uno specifico mercato in via di sviluppo e nuovi rivestimenti speciali, le configurazioni personalizzate e le modifiche sono disponibili su richiesta.



Messa in servizio del programma di installazione del sistema per vuoto





Vi preghiamo di contattarci per ulteriori specifiche, Royal Technology è onorata di fornirvi soluzioni di rivestimento totali.
