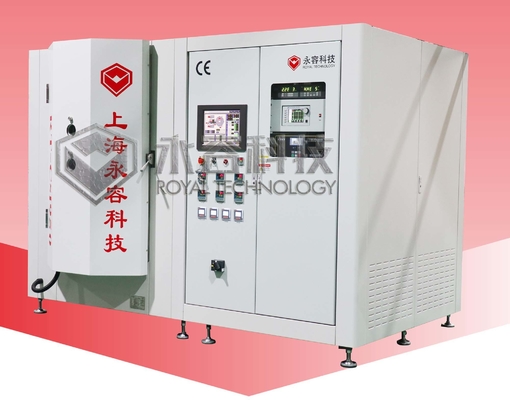

Il sistema di deposizione ad alto vuoto CsI950 è progettato esclusivamente per la metallizzazione CsI e TII su schermi a scintillazione in un ambiente di vuoto estremamente alto.Gli scintillatori CsI 200～600µm in intervalli di spessore con elevata uniformità di spessore e prestazioni di luminosità:
Risoluzione spaziale ultraelevata dell'imaging;
Risposta rapida per immagini più nitide;
Classi aree dell'immagine da bordo a bordo;
Strati di assorbimento ottico o strati riflettenti;
Dose di raggi X del paziente bassa.
Substrati applicati:Vetro TFT, lastra in fibra ottica, lastra in carbonio amorfo, lastra in alluminio
Applicazione:per controlli e ispezioni di sicurezza, insegnamento della fisica delle alte energie, rilevamento delle radiazioni nucleari e imaging medico: esame del torace, mamografia, dentale orale e panoramica.
Vantaggi tecnici
Royal Technology fornisce 2 modelli di macchine: CsI950 e CsI950A+
Il modello CsI950A+ viene aggiornato sulla base del CsI950 di 1a generazione, i suoi vantaggi:
1. Efficienza
-Il modello CsI-950A+ è con struttura a 2 rack rotanti basata sul modello CsI-950 di prima generazione.
-Doppia capacità per max.dimensioni supporto: 500 x400 mm.
2. Ripetibilità e riproducibilità
-Attraverso un sistema di controllo dei parametri ad alta precisione,
-Software e programma di controllo di processo automatizzato,
-Operazione facile da usare.
3. Affidabilità
-24/7 giorni di funzionamento no-stop;

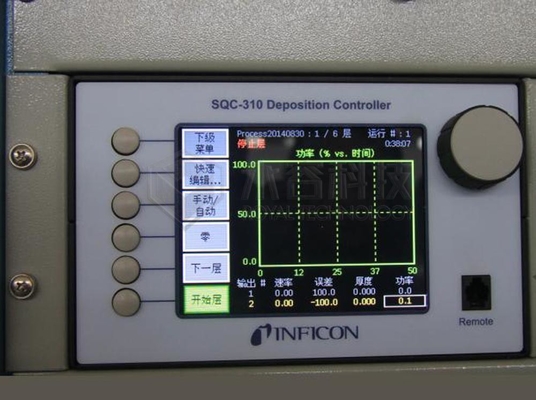

-Inficon Film Thickness Controller per monitorare lo spessore del film in linea.
-Precisione del controllo della temperatura: ±1 ℃, impostazione multistadio, registrazione e controllo automatici dei dati della temperatura
- Cremagliere rotanti dotate di servomotore per un'elevata precisione e stabilità.
4. Sicurezza
- Pompa per alto vuoto: pompa molecolare a sospensione magnetica, con dispositivo di soffiaggio di azoto per evitare che materiale pericoloso venga esposto nell'aria;
-Tutti gli elettrodi sono dotati di maniche di protezione di sicurezza.
Parametri tecnici
| Descrizione | CSI-950 |
CSI-950A+
|
|
Camera di deposizione (mm)
|
φ950 x H1350 |
φ950 x H1350
|
| Caricamento di cremagliere rotanti | 1 | 2 |
| Fonti di evaporazione | 2 |
2
|
| Metodo di riscaldamento |
Lampada allo iodio al tungsteno Massimo1800 ℃ |
Lampada allo iodio al tungsteno Massimo1800 ℃ |
| Pressione del vuoto finale (Pa) | 8,0 × 10-5 Pa | 8,0 × 10-5 Pa |
| Pompa molecolare a sospensione magnetica | 1 x 3400 l/s |
1 x 3400 l/s
|
| Pompa di radici | 1 x 490 m³/h |
1 x 490 m³/h
|
| Pompa rotativa a palette | 1 x 300 m³/h |
1 x 300 m³/h
|
| Titolare del deposito | Controllo al quarzo x 1 |
Controllo al quarzo x 1
|
| Consumo di energia (KW) |
Massimoca.62 Media ca.32 |
Massimoca.65 Media ca.35 |
interno
Località: Cina
