Bottaio Sputtering System/attrezzatura militare di elettronica di Chips Directly Plating Copper Sputtering di elettronica
Pianta di Magnetron Sputtering Coating del bottaio su elettronica militare
Il rame di placcaggio diretto di processo del DPC è una tecnologia ricoprente avanzata applicata con il LED/semiconduttore/industrie elettroniche. L'un'applicazione tipica è ceramica irradiando il substrato.
Deposito conduttivo del film del bottaio su Al2O3, AlN, si, substrati di vetro dal vuoto di PVD che farfuglia tecnologia, rispetto ai metodi di fabbricazione tradizionali: DBC LTCC HTCC, le caratteristiche:
1. Costo di produzione molto più basso.
2. Prestazione termica eccezionale del trasferimento di calore e della gestione
3. Progettazione accurata del modello e di allineamento,
4. Alta densità del circuito
5. Buoni adesione e solderability
Il gruppo reale della tecnologia ha assistito il nostro cliente allo sviluppato al processo del DPC con successo con PVD che farfuglia la tecnologia.
dovuto la sua prestazione avanzata, i substrati del DPC sono ampiamente usati in varie applicazioni:
Alta luminosità LED per aumentare il tempo di lunga vita a causa della suoi alta prestazione della radiazione del calore, attrezzatura a semiconduttore, comunicazione senza fili di microonda, elettronica militare, vari substrati del sensore, spazio aereo, trasporto ferroviario, potere di elettricità, ecc

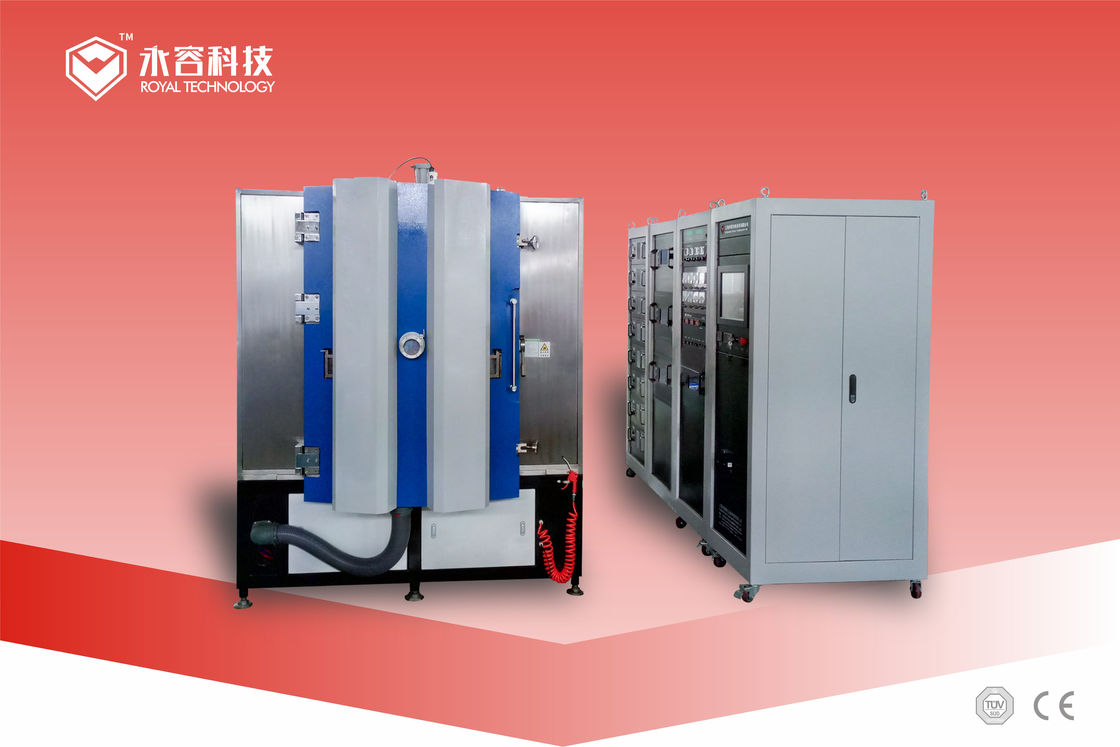

L'attrezzatura di RTAC1215-SP esclusivamente è progettata per il processo del DPC che ottengono lo strato del bottaio sui substrati. Questa attrezzatura utilizza il principio fisico di applicazione a spruzzo di PVD, con la placcatura dello ione dell'multi-arco ed il magnetron che farfugliano le tecniche per ottenere il film ideale con alta densità, resistenza all'abrasione alta, alta durezza ed il forte grippaggio nell'ambiente di alto vuoto. È il punto cruciale per il processo del DPC di resto.
Caratteristiche fondamentali di rame della macchina ricoprente farfugliare
1. Fornito di 8 catodi dell'arco del manzo e CC che farfugliano i catodi, MF che farfuglia i catodi, unità di fonte di ione.
2. Rivestimento di co-deposito ed a più strati disponibile
3. Fonte di ione affinchè pretrattamento di pulizia del plasma e deposito assistito fascio ionico migliorino l'adesione del film.
4. Unità riscaldante dei substrati ceramici di Al2O3/AlN;
5. Sistema di rotazione e di rivoluzione del substrato, per 1 rivestimento laterale e ricoprire di 2 lati.
Specifiche di rame della macchina ricoprente farfugliare
Prestazione
1. Ultima pressione di vuoto: migliore dei torr 5.0×10-6.
2. Pressione di funzionamento di vuoto: Torr 1.0×10-4.
3. Tempo di Pumpingdown: da 1 bancomat a 1.0×10-4 Torr≤ 3 camere pulito e vuoto di minuti (temperatura ambiente, asciutto,)
4. Metallizzazione del materiale (che farfuglia + evaporazione dell'arco): Ni, Cu, AG, Au, Ti, Zr, Cr ecc.
5. Modello di funzionamento: In pieno automaticamente /Semi-Auto/ manualmente
Struttura
La macchina di rivestimento di vuoto contiene completato il sistema chiave elencato qui sotto:
1. Camera di vuoto
2. Sistema di pulsometro di Rouhging (pacchetto della pompa della protezione)
3. Alto sistema di pulsometro (magneticamente pompa molecolare della sospensione)
4. Sistema elettrico di esercizio e di controllo
5. Sistema della funzione di Auxiliarry (sottosistema)
6. Sistema di deposito
Campioni di ramatura
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni ricoprenti totali.
Scarichi l'opuscolo, prego clicchi qui: Magnetro diretto di CC di rame e di MF della macchina di placcaggio…
