EMI Shielding Coating Machine, cassa EMI Shielding Coatings del cellulare

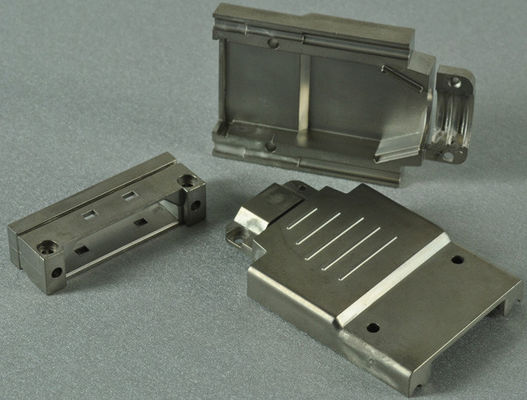

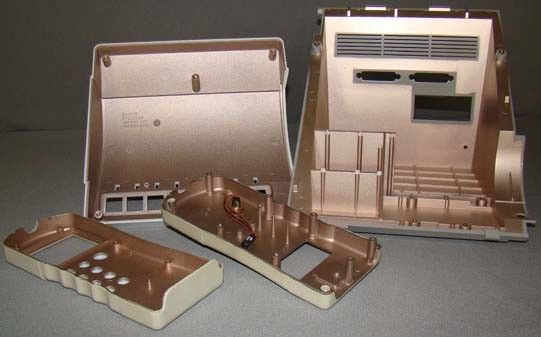

Interferenze elettromagnetiche (EMI)Applicazioni:

Industria elettronica come case per cellulari, case per laptop, strumenti di misurazione della velocità radar, componenti video per auto, ecc.
Altre industrie hanno bisogno di una funzione di protezione dalle interferenze elettromagnetiche

Materiali del substrato: ABS, PC, PC+ABS, plastica ecc.

Proprietà della pellicola di protezione EMI

1. Spessore della pellicola: 1,5 ~ 3 micron a seconda delle esigenze.
2. Resistenza della pellicola: (ohm) superiore a 0,5Ω
3. Adesione: nastro 3M810 > 5B

Processo di rivestimento con pellicola protettiva EMI

1. Acciaio inossidabile a sputazione continua
2. Deposito di rame mediante evaporazione termica
3. Acciaio inossidabile DC Sputtering, copertura completa sullo strato di pellicola Cu.

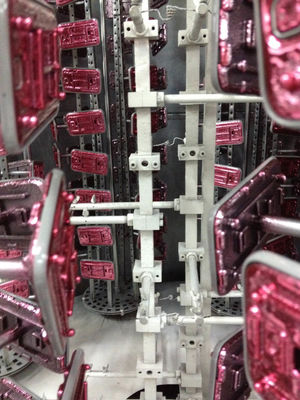

Rivestimenti di protezione EMI mediante soluzione a vuoto PVD

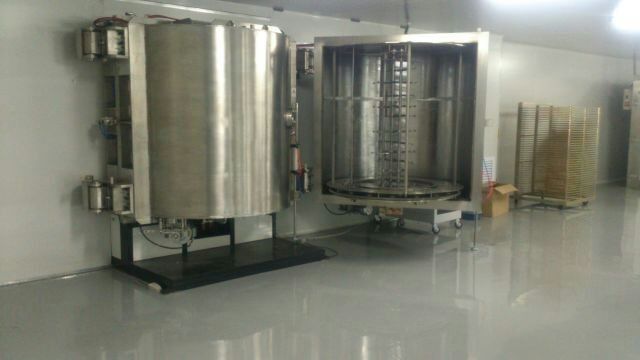

RT1616-EMI Vacuum Metalizing Machine è appositamente progettata per la deposizione di film sottile con schermatura EMI che è ampiamente utilizzata nei dispositivi di telecomunicazione, computer, notebook, elettronica di consumo,elettrodomestici, prodotti aerospaziali e militari.

Vantaggi

Le finiture sono depositate utilizzando un processo ecologico e privo di inquinamento;
Alta efficienza
Eccellente uniformità.
Produzione in volume elevato
Basso costo, soluzione ideale per la domanda di produzione di massa
Alto rendimento, fino al 98%
Lo spessore può essere controllato

Caratteristiche di progettazione

1) struttura a due porte e velocità di pompaggio elevata per un'elevata produttività
2) Pannello touch screen con controllo PLC
3) Progettazione di programmi software amichevoli dell'umanità per una produzione stabile e di alta qualità.
4) L'elevato tasso di utilizzazione del bersaglio di sputtering garantisce un basso costo di produzione.
5) Buona uniformità ed eccellente adesione
6) Concetto di progettazione avanzato per una migliore prestazione per migliorare l'efficienza della produzione e il tasso qualificato.
7) Dispositivo a sorgente ionica per la pulizia del plasma e il trattamento dell'attività superficiale per migliorare l'adesione.
8) Il tempo di pompaggio ad alto vuoto è ridotto dal 25% al 75% con la criopumpa a vapore acqueo Polycold.

Polycold, denominato anche Cryopump di vapore acqueo, cattura efficacemente il vapore acqueo che comprende dal 65% al 95% del gas residuo nei sistemi Hi-vac.Il vapore acqueo è in genere la contaminazione più reattiva presente con il policold, potete aspettarvi di aumentare il volume di produzione del vostro sistema esistente dal 20% al 100% e di migliorare la qualità del deposito.

1. Tempo di pompaggio ad alto vuoto ridotto dal 25% al 75%
2. Aumento della capacità produttiva del prodotto dal 20% al 100%;
3. I tempi di recupero tipici sono inferiori a un anno;
4. Minore pressione parziale del vapore acqueo durante la lavorazione per una migliore qualità del film, una migliore adesione e una deposizione più riproducibile.

Tipo:

• Orientazione verticale, cilindro, struttura a due porte, apertura anteriore.

Le specifiche tecniche:

• Prestazioni

1. Pressione di vuoto finale: superiore a 5,0 × 10-6Torr.
2. Pressione di funzionamento sotto vuoto: 1,0 × 10- 4Torr
3. Tempo di pompaggio: da 1 atm a 1,0×10- 4Torr≤5 minuti (temperatura ambiente, camera asciutta, pulita e vuota)
4. Materiale metallizzante (evaporazione): acciaio inossidabile, rame
5. Modello di funzionamento: completamente automatico/semi-automatico/manuale

• Struttura

La macchina per il rivestimento a vuoto contiene il sistema completato di cui sotto:

1. Camera a vuoto

1.1 Dimensione: diametro interno 1600 mm

Altezza interna: 1600 mm

Altezza utile: 1265 mm

Altezza totale: 1420 mm

1.2 Materiali: camera a vuoto SUS304

SUS304

Struttura di rinforzo della camera: acciaio tenero SS41, con trattamento superficiale di finitura verniciato.

Chassis della camera SS41 in acciaio tenero con trattamento di finitura verniciata.

1.3 Scudo di sputtering ed evaporazione: SUS304

1.4 Finestra di vista: sulle porte della camera

1.5 Valvola di ventilazione della camera a vuoto (compreso il silenziatore)

1.6 Porta: materiale SUS304 Diametro 1600 mm Altezza interna: 1600 mm

1.7 Sistema di azionamento di deposizione: azionamento centrale massimo 1400 mm*1265 mm

1.8 Motore di guida: 1/2 CV

1.9 Potenza di evaporazione: 1 set/porta

Potenza di sputtering in CC: 1 set

Dimensione del catodo di sputtering: 125*1400mm

2. Sistema di pompaggio a vuoto grezzo

2.1 Pompa a vuoto rotativa a ventole sigillata all'olio Leybold

a: velocità di pompaggio: 640 m3/h

2.2 Pompa delle radici Leybold

a: velocità di pompaggio:4400 m3/h

2.3 Valvola a vuoto di scarico: modello pneumatico

2.4 Linea di tubazione a vuoto: materiale SUS304 6 ′ e 8 ′

2.5 Valvola di ventilazione a vuoto: modello elettromagnetico 3/8

3. Sistema di pompaggio ad alto vuoto

3.1 Pompa di diffusione dell'olio: RTDP-36

1. Velocità di pompaggio: 40000L/S
2. Pressione di vuoto finale: superiore a 10-7Torr.
3. Potenza di riscaldamento: 3 fasi, 21 kW.
4. Consumo di olio: 9 litri

3.2 trappola a freddo: 36 ̊, raffreddamento dell'acqua contro il flusso di olio

3.3 Valvola ad alto vuoto: pneumatica

3.4 Valvola della linea anteriore: pneumatica

4. Sistema elettrico di controllo e di funzionamento

4.1 Circuito principale: interruttore di interruttore senza fusibile, interruttore elettromagnetico,
C/T in serie

4.2 Potenza di evaporazione

4.3 Sistema di controllo dell'evaporazione

4.4 Potenza di sputtering, modello CC

4.5 Sistema di controllo: PLC + touch screen automatico/manuale

4.6 Sistema di funzionamento: touch screen + display

4.7 Sistema di misurazione della pressione a vuoto

Misuratore di vuoto: Leybold Center 2 ¢ 1 set

Dispositivo di misurazione a tutta la portata: 760 Torr ~ 10-7Torr 1 set

4.8 Sistema di allarme:

Pressione dell'aria compressa inferiore: suono di allarme

Flusso di acqua di raffreddamento inferiore: suono di allarme

Mancato funzionamento: suono di allarme

4.9 Indicatore del carico di potenza: indicatore della tensione e indicatore della corrente di carico

5. Sottosistema

5.1 Sistema di controllo della valvola ad aria compressa

5.2 Sistema di raffreddamento dell'acqua: tubo di scarico dell'acqua e sistema di valvole di interruttore

5.3 Policoldo (-120~-145°C) Criopumpa 1 set

Modello: MaxCool-2500L

Carico massimo: 2500 W

Velocità di pompaggio: 14000L/s.

6. Sistema di deposizione

6.1 Fonte di sputtering

1. Sputtering Target 125mm*1400mm* 12~14mm 1 set
2. Chiusura 1 set
3. Regolare del flusso di massa: gas Ar 1 set
4. Fornitore di alimentazione per lo sputtering: DC 60KW 1 set

6.2 Fonti di evaporazione

1. Fonti di evaporazione del tungsteno
2. Fonte di alimentazione di evaporazione: 20 kVA
3. Dispositivo di sorgente ionica e alimentazione
4. Ambiente di lavoro

Aria compressa: 5-8 kg/cm2

Acqua di raffreddamento: Temperatura dell'acqua: 20-25°C, 200 litri/minuto,
Pressione d'ingresso dell'acqua: 2-3 kg/cm2

Potenza: 3 fasi 380V 50Hz ((60Hz), 160kVA

Area di installazione: (L*W*H) 6500*5500*2700mm

Sfogo: ventilazione per pompe meccaniche

Abbiamo cercato di progettare e sviluppare i processi di rivestimento più adatti per le diverse parti 3D, che soddisfano le esigenze di produzione dei nostri clienti.Quindi forniamo soluzioni di rivestimento totale per rivestimento EMI.

Se è necessario un sistema di rivestimento personalizzato, si prega di condividere i propri pensieri e idee con il nostro team e inviare le specifiche dei prodotti, lavoreremo insieme per trovare le migliori soluzioni.

Si prega di contattarci per ulteriori specifiche, Royal Technology ha l'onore di fornire soluzioni complete di rivestimento.
