| Marchio: | ROYAL |
| Numero di modello: | RTEP-6638 |
| MOQ: | 1 set |
| prezzo: | negoziabile |
| Condizioni di pagamento: | L / C, T / T |
| Capacità di approvvigionamento: | 5 set al mese |

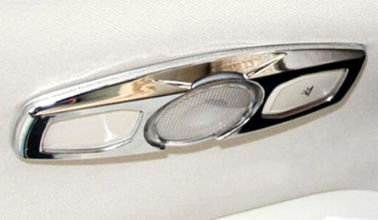

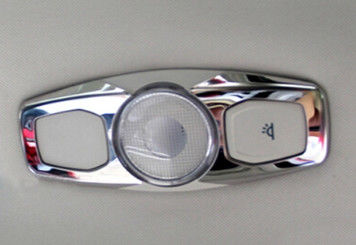

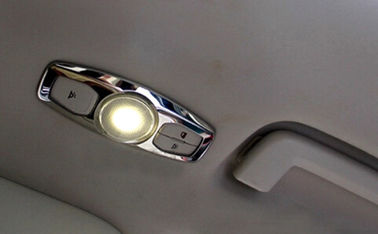

Accessori per auto ABS lettura luce copertura lampada Trim PVD macchina di rivestimento a vuoto, logo automobilistico cartellone vuoto cromato
Perche' noi?
Le macchine di produzione avanzate (fresatura, saldatura, taglio, prove di perdite sotto vuoto) combinate con procedure di produzione standardizzate e test rigorosi consentono alla Royal Technology di produrre prodotti di alta qualità,sistemi di rivestimento affidabili e a basso costo.
Qualità, servizio e consegna puntuale sono i principi fondamentali dell'attività di Royal technology.Una strategia di esternalizzazione aperta di componenti semplici a produttori professionali ci permette di concentrare l'attenzione sulla R & S di parti e componenti chiave, la produzione.
Strette politiche di controllo della qualità e una rigorosa selezione di fornitori qualificati assicurano ai clienti di Royal Technology di ricevere le attrezzature più avanzate e di alta qualità al costo più conveniente.
Sistema di rivestimento per evaporazione termica in alluminio

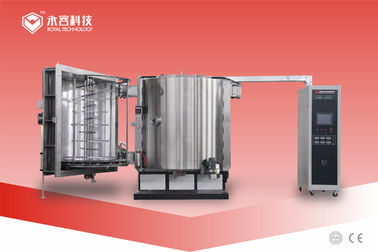

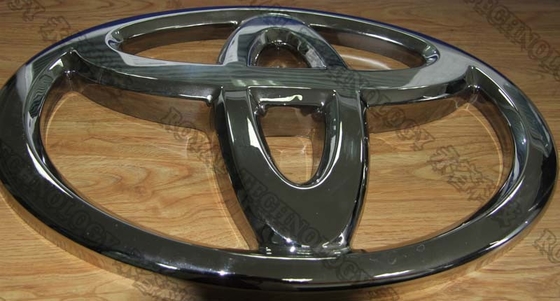

Riassunto:L'apparecchiatura di rivestimento di evaporazione a resistenza RTEP6638 è un modello di camera cubica per PVD Il sistema di metallizzazione del cromo è stato progettato e fabbricato su misura per la deposizione di pellicole di riflessione del cartone auto LOGO.
Dimensione massima del substrato: diametro 5500 mm, profondità: < 300 mm.
Capacità: 2 pezzi per il prodotto di dimensione massima; 4~12 pezzi a seconda delle dimensioni.
A proposito della tecnologia dei filamenti di evaporazione termica: Introduzione dei pezzi di lavoro nella camera a vuoto, quando la pressione di vuoto della camera è fino a 5,0*10-2¥8,0×10-3Pa con diverse fasi di pompe a vuoto (pompa rotativa a pistoni, pompa rotativa a ventole, pompa a vuoto a radici, pompa di diffusione),e quindi evaporare i filamenti di cromo contenuti nel filamento di tungsteno (o cartone)Quando i pezzi di lavoro girano in un sistema di azionamento rotativo, il materiale cromato si deposita sulla superficie del substrato e genera uno strato di rivestimento altamente uniforme.
Proprietà di finitura: cromo PVD sulla superficie PMMA (acrilico), che genera gli strati di rivestimento eccezionali come indicato di seguito: durante il giorno, i simboli di segnale sembrano metallo solido (effetto acciaio inossidabile);mentre di notte, sono illuminate (dentro è installata una luce a LED) dalla vista anteriore, posteriore e laterale.
Tempo di costruzione: 2014 ~ 2015
Tipo:
ProgettazioneCaratteristiche:
Le specifiche tecniche:
1Pressione di vuoto finale: superiore a 5,0 × 10-6Torr.
2Pressione di funzionamento sotto vuoto: 1,0 × 10-4Torr.
3. Tempo di pompaggio: da 1 atm a 1,0×10-4Torr≤3 minuti (temperatura ambiente, camera asciutta, pulita e vuota)
4Materiale metallizzante (evaporazione): Al, Cr, Sn, Ti, SS, Cu... ecc.
5- Modello di funzionamento: pieno automatico/semi-automatico/manuale
La macchina per il rivestimento a vuoto contiene il sistema completato di cui sotto:
1Camera di vuoto.
1.1 Dimensione: lunghezza interna: 6600 mm
Altezza interna: 3800 mm
Larghezza interna: 1300 mm
1.2 Materiale: camera a vuoto: acciaio tenero SS41
Porta e flange: acciaio tenero SS41
Struttura di rinforzo della camera: acciaio tenero SS41, con trattamento superficiale di finitura verniciato.
Chassis della camera SS41 in acciaio tenero con trattamento di finitura verniciata.
1.3 Scudo di evaporazione: SUS304
1.4 Finestra di vista: sulla porta della camera
1.5 Valvola di ventilazione della camera a vuoto (compreso il silenziatore)
1.6 Porta: SS41 in acciaio tenero
2Sistema di pompaggio a vuoto grezzo (pacchetto di pompe di ricambio)
3Sistema di pompaggio ad alto vuoto (pompa di diffusione + dispositivo di trappola a freddo)
4Sistema elettrico di controllo e di funzionamento- PLC + touch screen
4.1 Circuito principale: interruttore senza fusibile, interruttore elettromagnetico, C/T in serie
4.2 Potenza di evaporazione
4.3 Sistema di controllo dell'evaporazione
4.4 Sistema operativo: touch screen + PLC, controllo delle ricette e registrazione dei dati, spegnimento automatico, evacuazione automatica, rivestimento automatico
4.5 Sistema di misurazione della pressione a vuoto
Indicatore di vuoto: Pirani + Indicatore di penning
Gauge della termocoppia: 760 Torr ~ 5*10-4Torr
4.6 Sistema di allarme: pressione dell'aria compressa, flusso di acqua di raffreddamento, malfunzionamento
4.7 Indicatore del carico di potenza: Indicatore di tensione e indicatore di corrente di carico
5Sistema di deposizione
5.1 Fonte di evaporazione di filamenti di tungsteno
5.2 fili Cr/Al
6.Sottosistema
6.1 Sistema di controllo della valvola ad aria compressa
6.2 Sistema d'acqua di raffreddamento: tubo di scarico dell'acqua e sistema di valvole di interruttore
6.3 Pulico (-120~-145°C) Brooks Cryopump in opzione.
7. Ambiente di lavoro
Aria compressa: 5-8 kg/cm2
Acqua di raffreddamento: Temperatura dell'acqua: 20-25°C, 200 litri/minuto,
Pressione d'ingresso dell'acqua: 2~3 kg/cm2,
Potenza: 3 fasi 380V 50Hz ((60Hz), 300kVA
Area di installazione: (L*W*H) 15000*6800*4800mm
Sfogo: ventilazione per pompe meccaniche
La stanza della pulizia è molto raccomandata.
Royal Technology ha sviluppato e costruito l'intera catena di fornitura per il servizio di metallizzazione PVD del Car LOGO board.Base/rivestimenti superiori per la cura UVL'assemblaggio di illuminazione a LED, siamo in grado di fornire le soluzioni di rivestimento chiavi in mano.
