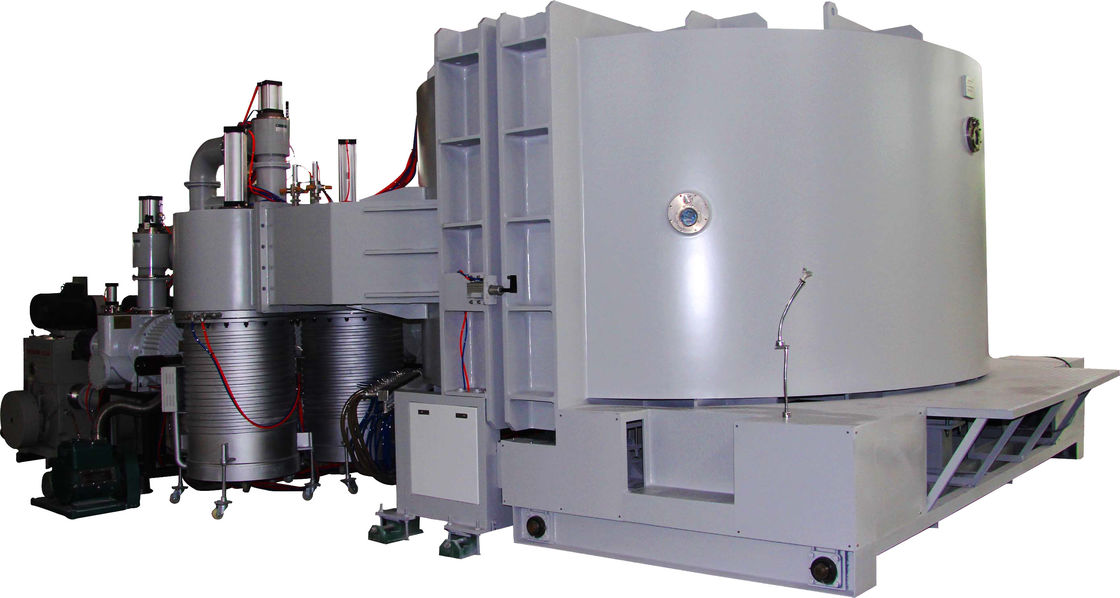

Macchina acrilica di metallizzazione sotto vuoto dei diamanti, attrezzatura del rivestimento di vuoto del cilindro

Macchina acrilica di metallizzazione sotto vuoto di PVD Chrome, macchina di rivestimento di alluminio del pvd dei diamanti acrilici

Riassunto: Il RTEP3617 PVD Chrome che metallizza il sistema è stato personalizzato ha progettato e fabbricato per il deposito del film della riflessione del bordo di LOGO dell'automobile.

Con la tecnologia termica di evaporazione di PVD, che deposita l'alto film sottile della riflessione sulla superficie (acrilica) di PMMA, dà gli strati ricoprenti eccezionali come qui sotto: durante il tempo del giorno, i simboli del segno assomigliano a metallo solido (effetto dell'acciaio inossidabile); mentre alla notte, sono illuminati (l'interno della luce del LED è installato) dalla parte anteriore, dalla parte posteriore e dalle viste laterali.

• Tempo sviluppato: 2014 ~ 2015
• Posizione: La Cina
• Applicazioni: Bordo automobilistico di LOGO, bordi di pubblicità, articoli da arredamento di PMMA, del PC, dell'ABS ecc. grandi per l'alta metallizzazione del film di riflessione.

Tipo:

• Orientamento verticale, cilindro, 1 porta

Caratteristiche del progetto:

• Pulizia del plasma, dispositivo di bombardamento del gas dell'argon, sistema di scarico di incandescenza.

• Processo di PECVD per rivestimento superiore dopo il deposito di alluminio di strato.
• Configurazioni robuste di progettazione e di alta qualità della struttura

• Sistema di esercizio del touch screen + dello SpA, completamente automaticamente controllo di /Manually
• Sistema veloce dell'evacuazione di vuoto
• Struttura girante esclusivamente progettata del carosello per caricamento facile/caricarsi
• Accesso facile al luogo di lavoro per manutenzione


•

Caratteristiche tecniche:

• Prestazione

1. Ultima pressione di vuoto: migliori che i torr 5.0×10-6.

2. Pressione di funzionamento di vuoto: Torr 1.0×10-4.

3. Tempo di attesa di pompaggio: da 1 bancomat al resoconto di 1.0×10-4 Torr≤3 (temperatura ambiente, asciutta, pulisce e svuota la camera)

4. Metallizzazione del materiale (evaporazione): Al, Cr, Sn, Ti, ss, Cu… ecc.

5. Modello di funzionamento: Automaticamente /Semi-Auto/ pieno manualmente

• Struttura

La macchina di rivestimento di vuoto contiene il sistema di chiave completato elencato qui sotto:

1. Camera di vuoto

1,1 dimensione: Diametro interno: 2500mm

Altezza interna: 2500mm

1,2 materiale: Camera di vuoto: Acciaio dolce SS41

Porta e flange: Acciaio dolce SS41

La camera rinforza la struttura: Acciaio dolce SS41, con il trattamento di superficie di finitura dipinto.

Acciaio dolce del telaio SS41 della camera con il trattamento di superficie di finitura dipinto.

1,3 schermo di evaporazione: SUS304

1,4 finestra di vista: sulla porta della camera

1,5 valvola di scarico della camera di vuoto (silenziatore compreso)

1,6 porta: Acciaio dolce SS41

2. Sistema di pulsometro di sgrossatura (pacchetto della pompa della protezione)

3. Alto sistema di pulsometro (pompa di diffusione + dispositivo della trappola fredda)

4. Touch screen elettrico del sistema PLC+ di esercizio e di controllo

4,1 circuito della conduttura: commutatore dell'interruttore del Nessuno-fusibile, commutatore elettromagnetico, tipo di C/T in serie

4,2 potere di evaporazione

4,3 sistema di controllo di evaporazione

4,4 sistema di esercizio: Touch screen + SpA, controllo di ricetta e registrazione di dati, arresto automatico, evacuazione automatica, rivestimento automatico

4,5 sistema di misurazione di pressione di vuoto

Vacuometro: Pirani + rinchiudendo calibro

Calibro della termocoppia: 760 torr ~ torr 5*10-4

4,6 sistema di allarme: Pressione appiattita dell'aria, scorrimento dell'acqua di raffreddamento, Mis-operazione

4,7 indicatore del carico di potere: Indicatore di tensione ed indicatore della corrente del carico

5. sistema di deposito

5,1 fonte di evaporazione del filamento di tungsteno

5,2 cavi di Cr/Al

6. Sottosistema

6,1 sistema di controllo appiattito della valvola dell'aria

6,2 sistema a acqua di raffreddamento: Sistema della valvola del tubo e del commutatore di scorrimento dell'acqua

6,3 ruscelli Cryopump di Polycold (- 120~-145℃) per opzione.

7. Luogo di lavoro

Aria appiattita: 5~8kg/cm2

Acqua di raffreddamento: Acqua Nella temperatura: 20~25℃, 200 litri/min,
Acqua Nella pressione: 2~3 kg/cm2,

Potere: 3 fase 380V 50Hz (60Hz), 150kVA

Area dell'installazione: (L*W*H) 6300*5600*3500mm

         Scarico: Sfiato per le pompe meccaniche

La stanza di pulizia altamente è raccomandata

La tecnologia reale si è sviluppata e costruito le catene di rifornimenti di tutto per il LOGO dell'automobile imbarchi su PVD che metallizza il servizio. Da progettazione & da fabbricazione di muffa, vuoto termico che forma processo, base/rivestimenti di trattamento UV della cima; Metallizzazione di cromatura di PVD finché l'illuminazione del LED monta, possiamo fornire le soluzioni chiavi in mano del rivestimento.

Se avete bisogno del sistema di rivestimento su misura, divida prego i vostri pensieri ed idee con il nostro gruppo. Non dimentichi di presentare le vostre specifiche di prodotti, noi lavorerà insieme per selezionare le migliori soluzioni.
