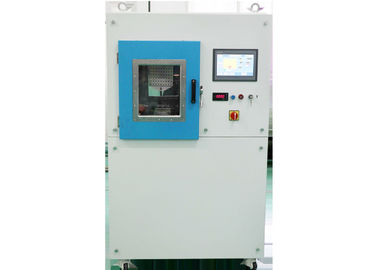

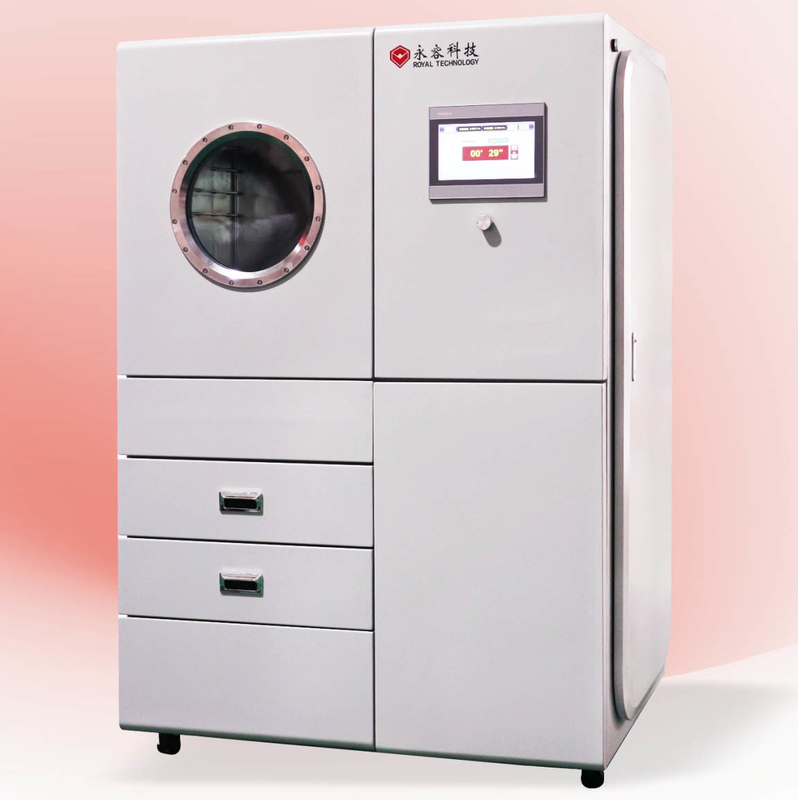

Progettazione portatile del metallo di vuoto di deposito del sistema dell'impronta digitale di rappresentazione legale di osservazione

Il sistema di deposizione metallica sotto vuoto è progettato su misura e realizzato esclusivamente per l'attrezzatura della polizia.dopo oltre 20 incontri tecnici, discussione e modifica, la prima macchina è finalmente nata nell'anno 2018.

Vantaggi e vantaggi:

1. Disegno portatile con impronta compatta

2. sistema di raffreddamento gratuito ad acqua, l'ambiente di lavoro richiesto è solo elettrico: 1Ph, 220V 50Hz, 60A;

3- grande porta di visione per ispezionare il processo di evaporazione, con finestra di quarzo fino a 400 mm;

4Potente sistema di pompaggio a vuoto per il processo di rivestimento a ciclo veloce: pompa molecolare ad alto turbo, disponibile per l'assemblaggio in qualsiasi direzione; dotata di una pompa a vele rotative a due fasi di grande volume.

5Bassi costi di gestione e bassi costi di manutenzione.

6- Funzionamento flessibile basato su dispositivo HMI: pagina di elaborazione, pagina di registrazione della curva, pagina di allarme, pagine di manutenzione ecc.

I materiali dei pezzi di lavoro possono essere:materiale plastico, metallo, acciaio, polimero, carta, tessuto o vetro, carta di credito, pistola ecc.

Specifiche tecniche

Prestazioni

1Pressione di vuoto finale: superiore a 9,0*10-5 Pa;

• Pressione di funzionamento sotto vuoto: 6,0*10-3 Pa ~ 9,0*10-3 Pa;
• Pressione di vuoto di base: 3,0*10-4 Pa

4Tempo di pompaggio: da 1 atm a 9,0 × 10-3 Pa≤15 minuti (temperatura ambiente, camera asciutta, pulita e vuota)

5Fonte di deposizione: evaporazione di filamenti di cartoni di tungsteno

6- Modello di funzionamento: pieno automatico/semi-automatico/manuale

7Materiali di deposizione: zinco, argento, oro, alluminio ecc.

Struttura

La macchina per il rivestimento a vuoto contiene il sistema completato di cui sotto:

1Camera di vuoto.
1.1 Dimensione: Larghezza interna: 450 mm, profondità: 450 mm

Altezza interna: 500 mm

1.2 Materiale: camera a vuoto SUS304

SUS304

Struttura di rinforzo della camera: SUS304

Chassis della camera SS41 in acciaio tenero con trattamento di finitura verniciata.

1.3 Scudo di evaporazione: SUS304

1.4 Finestra di vista: sulla porta della camera, materiale di quarzo.

1.5 Valvola di ventilazione della camera a vuoto (compreso il silenziatore)

2Sistema di pompaggio a vuoto

Sistema di pompaggio a vuoto di scarico: pompa a pale rotative a 2 fasi-1 set

Sistema di pompaggio ad alto vuoto: set di pompe molecolari turbo-1

3.Sistema elettrico di controllo e di funzionamento- PLC + touch screen

Circuito principale: interruttore non fusibile, interruttore elettromagnetico, C/T in serie

4. Potenza di evaporazione - 1 set

5Sistema di controllo dell'evaporazione

5.1 Sistema di funzionamento: touch screen + PLC, controllo delle ricette e registrazione dei dati, spegnimento automatico, evacuazione automatica, rivestimento automatico

6. Sistema di misura

6.1 Pressione di vuoto: misuratore di vuoto: Pirani + misuratore di Penning + misuratore di vuoto a gamma completa

7.Sistema di allarme: pressione dell'aria compressa, flusso di acqua di raffreddamento, malfunzionamento;

Indicatore del carico di potenza: Indicatore di tensione e indicatore di corrente di carico

8Sistema di deposizione

8.1 Fonte di deposizione: cartone di tungsteno

8.2 Materiale di deposizione: zinco, alluminio, argento, oro

9. Ambiente di lavoro

9.1 monofase, 220V 50Hz ((60Hz), 5KW

9.2 Area di installazione: (L*W*H) 2000*1000*2300mm

9.3 Scarico: ventilazione per pompe meccaniche

Si prega di contattarci per ulteriori specifiche, Royal Technology ha l'onore di fornire soluzioni complete di rivestimento.
