la struttura 3d cronometra il deposito di vuoto termico dell'attrezzatura di evaporazione altamente riflettente

1 set
MOQ
negotiable
prezzo
la struttura 3d cronometra il deposito di vuoto termico dell'attrezzatura di evaporazione altamente riflettente
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Camera: Orientamento verticale, 2 porte
Fonte di deposito: filamento di tungsteno, canestro del tungsteno del bordo del tungsteno, crogiolo ecc.
Materiali di deposito: Inscatoli lo Sn, l'alluminio, l'oro, l'argento, il cromo, il rame, l'indio, l'ossido di stagno dell'
Applicazioni: I prodotti di plastica, la mobilia di rame degli articoli ecc., i cruscotti, le manopole, i bottoni,
Posizione della fabbrica: Città di Shanghai, Cina
Posizione della fabbrica: Città di Shanghai, Cina
Servizio mondiale: La Polonia - Europa; L'Iran Asia ad ovest & Medio Oriente, Turchia, India, Messico Sudamerica
Servizio mondiale: La Polonia - Europa; L'Iran Asia ad ovest & Medio Oriente, Turchia, India, Messico Sudamerica
Servizio mondiale: La Polonia - Europa; L'Iran Asia ad ovest & Medio Oriente, Turchia, India, Messico Sudamerica
Servizio formazione: Lavori l'operazione a macchina, la manutenzione, le ricette di processo di rivestimento, programma
Garanzia: Garanzia limitata 1 anno gratis, intera vita per la macchina
Garanzia: Garanzia limitata 1 anno gratis, intera vita per la macchina
OEM & ODM: disponibili, sosteniamo la progettazione ed il montaggio su misura
Evidenziare:

thermal evaporation unit

,

vacuum deposition machine

Informazioni di base
Luogo di origine: Made in China
Marca: ROYAL
Certificazione: CE
Numero di modello: RTEP
Termini di pagamento e spedizione
Imballaggi particolari: Esporti la norma, per essere imballato nei nuovi casi/cartoni, in adatti ad oceano/aria interurbana
Tempi di consegna: 8 settimane
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 12 insiemi al mese
Descrizione di prodotto

 la struttura 3D cronometra il deposito di vuoto termico dell'unità del rivestimento di evaporazione per impedire l'ossidazione

                                            attrezzatura verticale di metallizzazione sotto vuoto 2-Door

Riassunto:

2 la macchina verticale RTEP1616 di metallizzazione sotto vuoto della porta PVD è un modello standardizzato sviluppato durante 8 anni fa. Il dispositivo a induzione termico di evaporazione di vuoto è ampiamente usato nell'industria automobilistica, i riflettori automobilistici di illuminazione, la cromatura di logo dell'automobile; i prodotti audio e vari della struttura 3D gradiscono: macchine fotografiche, computer, Smart Phone, orologi ed orologi, giocattoli e prodotti di sport, stoviglie, articoli sanitari, industria medica, film di TPU, dell'ABS, del PC, dei pp, del PVC, dell'ANIMALE DOMESTICO, nylon, lega del metallo, vetro, ceramica, ecc.

la struttura 3d cronometra il deposito di vuoto termico dell'attrezzatura di evaporazione altamente riflettente 0


la struttura 3d cronometra il deposito di vuoto termico dell'attrezzatura di evaporazione altamente riflettente 1
la struttura 3d cronometra il deposito di vuoto termico dell'attrezzatura di evaporazione altamente riflettente 2


Tecnologia:

Processo «evaporazione resistente di PVD (applicazione a spruzzo fisica) che deposita» come tecnologia avanzata del rivestimento per sostituire il metodo di trattamento di superficie acqua placcante tradizionale. Le fonti di evaporazione: con il filamento di tungsteno, il canestro, le barche ed il crogiolo ecc dal riscaldamento resistente diretto ai materiali di deposito che hanno punto più con una bassa temperatura di fusione che il metallo del tungsteno: Al/Cr/Ag/Cu fissa ecc.
1. rivestimenti decorativi: ABS, pp, PC, ANIMALE DOMESTICO, PMMA per depositare un film sottile, alti riflettente, metallico come rivestimento sui giocattoli, modo e per consumare gli accessori dei gioielli, decorazioni dell'albero di Natale, palle, bottoni, scarpe, specchi.
2. rivestimenti funzionali: strato protettivo: Rivestimenti ZrO2 sulle lame per l'isolamento termico, AlxOx, gli strati di HMDSO, la EMI & NCVM protettivi su elettronica.
3. rivestimenti di ottica: Rivestimento di antiriflessione (film di AF), filtro ottico, filtro da separazione del colore, telescopio, periscopio, microscopio e macchina fotografica digitale.

 Vantaggi:
I rivestimenti sono depositati facendo uso di un processo verde rispettoso dell'ambiente;
Colori altamente riflettenti, brillanti e luminosi;
Produzione in grande quantità, basso costo, soluzione ideale per la richiesta di fabbricazione in serie.

Tipo:

  • Orientamento verticale, cilindro, una struttura di 2 porte, apertura anteriore.


Caratteristiche del progetto:

  • macchina della struttura 2-door per le operazioni di un caricamento dell'indipendente, ad alto rendimento
  • Configurazioni robuste di progettazione e di alta qualità della struttura
  • Sistema di esercizio del touch screen + dello SpA, completamente automaticamente controllo di /Manually
  • Sistema veloce dell'evacuazione di vuoto
  • Struttura girante esclusivamente progettata del carosello per caricamento facile/caricarsi
  • Accesso facile al luogo di lavoro per manutenzione



Caratteristiche tecniche:

  • Prestazione

1. Ultima pressione di vuoto: migliori che i torr 5.0×10-6.
2. pressione di funzionamento di vuoto: Torr 1.0×10-4.
3. tempo di attesa di pompaggio: da 1 bancomat al resoconto di 1.0×10-4 Torr≤3 (temperatura ambiente, asciutta, pulisce e svuota la camera)
4. metallizzare materiale (evaporazione): Al, Cr, Sn, Ti, ss, Cu… ecc.
5. modello di funzionamento: Automaticamente /Semi-Auto/ pieno manualmente

  • Struttura

La macchina di rivestimento di vuoto contiene il sistema di chiave completato elencato qui sotto:
1. Camera di vuoto
1,1 dimensione: Diametro interno 1600mm
Altezza interna: 1600mm
1,2 materiale: Camera di vuoto SUS304 (acciaio dolce SS41 per opzione)
Porta e flange SUS304 (acciaio dolce SS41 per opzione)
La camera rinforza la struttura: Acciaio dolce SS41, con il trattamento di superficie di finitura dipinto.
Acciaio dolce del telaio SS41 della camera con il trattamento di superficie di finitura dipinto.
1,3 schermo di evaporazione: SUS304
1,4 finestra di vista: sulla porta della camera
1,5 valvola di scarico della camera di vuoto (silenziatore compreso)
1,6 porta: Materiale SUS304

2. Sistema di pulsometro di Rouhging (pacchetto della pompa della protezione)

3. Alto sistema di pulsometro (pompa di diffusione + dispositivo della trappola fredda)

4. Touch screen elettrico del sistema PLC+ di esercizio e di controllo


4,1 circuito della conduttura: commutatore dell'interruttore del Nessuno-fusibile, commutatore elettromagnetico, tipo di C/T in serie

4,2 potere di evaporazione: 35kVA

4,3 sistema di controllo di evaporazione

4,4 sistema di esercizio: Touch screen + SpA, controllo di ricetta e registrazione di dati, arresto automatico, evacuazione automatica, rivestimento automatico

4,5 sistema di misurazione di pressione di vuoto

Vacuometro: Pirani + rinchiudendo calibro

Calibro della termocoppia: 760 torr ~ torr 5*10-4

4,6 sistema di allarme: Pressione appiattita dell'aria, scorrimento dell'acqua di raffreddamento, Mis-operazione

4,7 indicatore del carico di potere: Indicatore di tensione ed indicatore della corrente del carico

5. sistema di deposito
5,1 fonte di evaporazione del filamento di tungsteno
5,2 materiali termici di evaporazione: cavi, anelli, coni retinici ecc.

6. Sottosistema

6,1 sistema di controllo appiattito della valvola dell'aria

6,2 sistema a acqua di raffreddamento: Sistema della valvola del tubo e del commutatore di scorrimento dell'acqua

6,3 ruscelli Cryopump di Polycold (- 120~-145℃) per opzione.

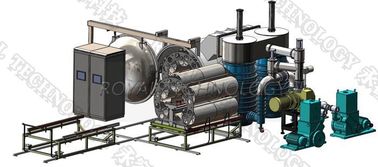

  • Disposizione di Metalizer di vuoto RTEP1616



la struttura 3d cronometra il deposito di vuoto termico dell'attrezzatura di evaporazione altamente riflettente 3


  • Luogo di lavoro

Aria appiattita: 5~8kg/cm2

Acqua di raffreddamento: Acqua Nella temperatura: 20~25℃, 200 litri/min,
Acqua Nella pressione: 2~3 kg/cm2,



Potere: 3 fase 380V 50Hz (60Hz), 140kVA

Area dell'installazione: (L*W*H) 6500*5500*2700mm
         Scarico: Sfiato per le pompe meccaniche



Altri modelli verticali dell'attrezzatura di metallizzazione sotto vuoto 2-Door:


Modelli

Dimensione (millimetro)
Camera interna

Il substrato trivella (Qty.) Potere di evaporazione (KVA) Plasma (KVA) Tempo di ciclo Corrente elettrica
RTEP1012 Φ1000xH1200 6,8,10 20 7 10' ~15' dipendono dal prodotto 3Phase/AC380V, 50HZ
3Ph, 220 a 440V, 60HZ
RTEP1416 Φ1400xH1600 6, 8,16 30 7
RTEP1418 Φ1400xH1800 6,16 35 10
RTEP1616 Φ1600xH1600 8,16 35 10
RTEP1618 Φ1600xH1800 8,16 35 10
RTEP1820 Φ1800xH2000 6 40 10
RTEP2022 Φ2000xH2200 10,12,16 40 10
