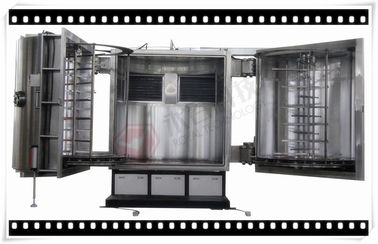

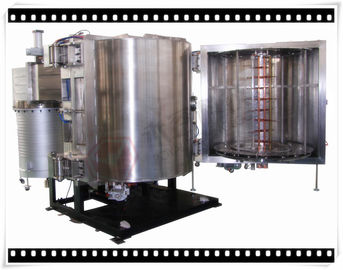

Elettro interferenza magnetica (EMI) che protegge Metalizer
Riassunto:

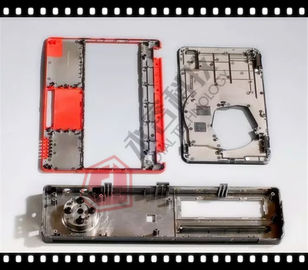

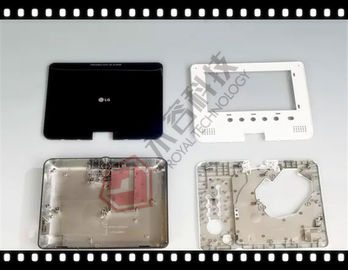

La macchina di metallizzazione sotto vuoto di RTEP1616-SP è progettata specialmente per EMI che protegge il deposito del fillm di NCVM e del film sottile, che ampiamente usato nei dispositivi di telecomunicazione, in computer, in taccuini, nei prodotti elettronici di consumo, negli elementi aerospaziali e militari dell'elettrodomestico.
I nostri clienti sono: Sumgsung, Apple, Lenovo, elettronica di Huawei fabbrica.
Il diametro 1600mm di dimensione della camera e l'altezza 1600mm possono accomodare vari prodotti.
EMI che protegge le proprietà del film
1) Spessore di film: 1,5 ~ 3 micron dipende dal requisito.
2) Resistenza del film: (ohm) migliore di 0.5Ω
3) Adesione: nastro 3M810 > 5B
EMI che protegge processo dell'emulsione
4) CC che farfuglia acciaio inossidabile
5) Deposito di rame da evaporazione termica
6) CC che farfuglia acciaio inossidabile, copertura completa sullo strato del film del Cu.
Elettro interferenza magnetica che protegge le caratteristiche di Metalizer
1) struttura 2-door e velocità di pompaggio veloce per un'alta produttività
2) pannello amichevole di funzionamento del touch screen con controllo dello SpA
3)Progettazione di programma amichevole di umanità per produzione e alta qualità stabili.
4) L'alto grado di utilizzazione dell'obiettivo farfugliare assicura un costo di produzione basso.
5) Buona uniformità & adesione eccellente
6) Concetto di progetto avanzato affinchè una prestazione migliore migliorino efficienza di produzione e tasso qualificato.
7) Dispositivo di fonte di ione affinchè trattamento di attività di pulizia e della superficie del plasma migliorino adesione.
Vantaggi di metallizzazione sotto vuoto di PVD:
I rivestimenti sono depositati liberamente facendo uso di un processo verde rispettoso dell'ambiente, inquinamento;
Alta efficienza ed uniformità eccellente.
Produzione in grande quantità, basso costo, soluzione ideale per la richiesta di fabbricazione in serie.
Tipo:
Caratteristiche tecniche:
1. Ultima pressione di vuoto: migliori che i torr 5.0×10-6.
2. Pressione di funzionamento di vuoto: Torr 1.0×10-4
3. Tempo di attesa di pompaggio: da 1 bancomat al resoconto di 1.0×10-4 Torr≤5 (temperatura ambiente, asciutta, pulisce e svuota la camera)
4. Metallizzazione del materiale (evaporazione): Acciaio inossidabile, rame
5. Modello di funzionamento: Automaticamente /Semi-Auto/ pieno manualmente
La macchina di rivestimento di vuoto contiene il sistema di chiave completato elencato qui sotto:
1. Camera di vuoto
1,1 dimensione: Diametro interno 1600mm
Altezza interna: 1600mm
Altezza utile: 1265mm
Altezza totale: 1420mm
1,2 materiali: Camera di vuoto SUS304
Porta e flange SUS304
La camera rinforza la struttura: Acciaio dolce SS41, con il trattamento di superficie di finitura dipinto.
Acciaio dolce del telaio SS41 della camera con il trattamento di superficie di finitura dipinto.
Schermo farfugliare e di evaporazione di 1,3: SUS304
1,4 finestra di vista: sulle porte della camera
1,5 valvola di scarico della camera di vuoto (silenziatore compreso)
1,6 porta: SUS304 altezza interna materiale del diametro 1600mm: 1600mm
1,7 sistema di azionamento di deposito: Massimo movente centrale 1400mm*1265mm
1,8 motore di azionamento: 1/2HP
1,9 potere di evaporazione: 1 insieme/porta
CC che farfuglia potere: 1 insieme
Farfugliare dimensione del catodo: 125*1400mm
2. Sistema di pompaggio di vuoto di Rouhging
2,1 pulsometro rotatorio sigillato olio della pala - Leybold
a: Velocità di pompaggio: un ³ /hr da 640 m.
2,2 pompa delle radici - Leybold
a: Velocità di pompaggio: un ³ /hr da 4400 m.
2,3 tubo a vuoto Roughing: modello pneumatico
2,4 linea stridente di vuoto: 6" & 8" materiale SUS304
2,5 valvola di scarico di vuoto: 3/8" modello elettromagnetico
3. Sistema di pompaggio di alto vuoto
3,1 pompa di diffusione dell'olio: RTDP-36
a. Velocità di pompaggio: 40000L/S
b. Ultima pressione di vuoto: migliori che 10-7 torr.
c. Potere calorifico: 3Phase, 21KW.
d. Consumo di olio: 9 litri
3,2 trappola fredda: 36", raffreddamento ad acqua contro la parte posteriore della corrente dell'olio
3,3 alto tubo a vuoto: pneumatico
valvola del Parte-line 3,4: pneumatico
4. Sistema elettrico di esercizio e di controllo
4,1 circuito della conduttura: commutatore dell'interruttore del Nessuno-fusibile, commutatore elettromagnetico,
Tipo di C/T in serie
4,2 potere di evaporazione
4,3 sistema di controllo di evaporazione
4,4 farfugliare potere, modello di CC
4,5 sistema di controllo: Auto dello schermo dello SpA +Touch/manualmente
4,6 sistema di esercizio: Touch screen + esposizione
4,7 sistema di misurazione di pressione di vuoto
Vacuometro: Insieme dei centri due – 1 di Leybold
Calibro della gamma completa: 760 torr ~ 10-7 torr – 1 insieme
4,8 sistema di allarme:
La pressione appiattita dell'aria è più bassa: suono dell'allarme
Lo scorrimento dell'acqua di raffreddamento è più basso: suono dell'allarme
Mis-operazione: suono dell'allarme
4,9 indicatore del carico di potere: Indicatore di tensione ed indicatore della corrente del carico
5. Sottosistema
5,1 sistema di controllo appiattito della valvola dell'aria
5,2 sistema a acqua di raffreddamento: Sistema della valvola del tubo e del commutatore di scorrimento dell'acqua
5,3 Polycold (- 120~-145℃) Cryopump – 1 insieme
Modello: MaxCool- 2500L
Carico massimo:: 2500W
Velocità di pompaggio: 14000L/S.
6. Sistema di deposito
6,1 farfugliare fonte
a. Farfugliando obiettivo» insieme di 125mm*1400mm* 12~14mm - 1
b. Otturatore – 1 insieme
c. Regolatore di portata in peso: L'AR intossica – 1 insieme
d. Farfugliare l'alimentazione elettrica: CC 60KW – 1 insieme
6,2 fonti di evaporazione
a. Fonti di evaporazione del tungsteno
b. Alimentazione elettrica di evaporazione: 20kVA
c. Dispositivo di fonte di ione ed alimentazione elettrica
7. Luogo di lavoro
Aria appiattita: 5~8kg/cm2
Acqua di raffreddamento: Acqua Nella temperatura: 20~25℃, 200 litri/min,
Acqua Nella pressione: 2~3 kg/cm2
Potere: 3 fase 380V 50Hz (60Hz), 160kVA
Area dell'installazione: (L*W*H) 6500*5500*2700mm
Scarico: Sfiato per le pompe meccaniche
Siamo stati tentiamo di progettare e sviluppare i processi di rivestimento più adatti per le parti differenti 3D, che soddisfanno le nostre esigenze della produzione del cliente. Così forniamo le soluzioni totali del rivestimento per il rivestimento di EMI.
Se il sistema di rivestimento su misura è richiesto, divida prego i vostri pensieri ed idee con il nostro gruppo e presenti le vostre specifiche di prodotti, noi lavorerà insieme per selezionare le migliori soluzioni.
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni totali del rivestimento.
