| Marchio: | ROYAL |
| Numero di modello: | RTSP1215-MF |
| MOQ: | 1 set |
| prezzo: | negoziabile |
| Condizioni di pagamento: | L/C, D/A, D/P, T/T |
| Capacità di approvvigionamento: | 15 insiemi al mese |
Decorazioni di rame della latta della macchina di rivestimento della latta PVD del circuito/PVD che placcano sul bordo d'ottone
Il modello a macchina di PVD: RTSP1215-MF è destinato e sviluppato per depositare il rivestimento dell'oro della latta sul circuito di rame. Il film sottile della latta generato nell'ambiente di alto vuoto, che altamente ha migliorato l'uniformità e la purezza.
Caratteristiche del progetto di rame della macchina del rivestimento della latta PVD del circuito:
1. la camera 8-sides con l'uguale gradua le flange secondo la misura di supporto, che possono montare e scambiare la fonte di ione ed i catodi o dell'arco i catodi farfugliare flexiblely basati sui processi di rivestimento richieda.
2. Progettazione compatta che occupano soltanto 20sqm;
3. La fonte di ione per pretrattamento ed il fascio ionico di pulizia del plasma ha assistito il deposito per migliorare l'adesione del film.
4. L'alto pacchetto della velocità di pompaggio e la configurazione stabile, le pompe molecolari della sospensione possono essere montati magneticamente in tutta la direzione.
Specifiche di rame della macchina di rivestimento della latta PVD del circuito
Prestazione
1. Ultima pressione di vuoto: migliori che i torr 5.0×10-6.
2. Pressione di funzionamento di vuoto: Torr 1.0×10-4.
3. Tempo di Pumpingdown: da 1 bancomat a 1.0×10-4 Torr≤ 3 minuti (temperatura ambiente, asciutta, pulisce e svuota la camera)
4. Metallizzazione del materiale (che farfuglia + evaporazione dell'arco): Ni, Cu, AG, Au, Ti, Zr, Cr ecc.
5. Modello di funzionamento: Automaticamente /Semi-Auto/ pieno manualmente
Struttura
La macchina di rivestimento di vuoto contiene il sistema di chiave completato elencato qui sotto:
1. Camera di vuoto
2. Sistema di pulsometro di Rouhging (pacchetto della pompa della protezione)
3. Alto sistema di pulsometro (magneticamente pompa molecolare della sospensione)
4. Sistema elettrico di esercizio e di controllo
5. Sistema della funzione di Auxiliarry (sottosistema)
6. Sistema di deposito
| Dati tecnici di RTSP1215-MF | |||||||
| MODELLO | RTSP1215-MF | ||||||
| TECNOLOGIA | Farfugliare del magnetron (MF) | ||||||
| MATERIALE | Acciaio inossidabile (S304) | ||||||
| DIMENSIONE DELLA CAMERA | Φ1200*H1500mm | ||||||
| TIPO DELLA CAMERA | 8-sides, verticale, 1 porta | ||||||
| FARFUGLIARE SISTEMA | 4 catodi planari farfugliare degli insiemi | ||||||
| MATERIALE DI DEPOSITO | Alluminio, argento, rame, Chrome, acciaio inossidabile, nichel, titanio, latta | ||||||
| FONTE DI DEPOSITO | 4 catodi planari farfugliare + fonte di ione per pulizia del plasma | ||||||
| GAS | MFC 2 modi, AR, N2 | ||||||
| CONTROLLO | SpA (controllore logico programmabile) + Touch screen |
||||||
| SISTEMA DI POMPAGGIO | SV300B - 1 insieme (Leybold) | ||||||
| WAU1001 - 1 mette (Leybold) | |||||||
| D60T- 1 insieme (Leybold) | |||||||
| MGK3304 - 2 insiemi (Osaka) | |||||||
| PRETRATTAMENTO | Alimentazione elettrica diagonale: Chilowatt 1*36 | ||||||
| SISTEMA DI SICUREZZA | Numerosi interruttori di sicurezza per proteggere gli operatori ed attrezzatura |
||||||
| RAFFREDDAMENTO | Acqua fredda | ||||||
| POTERE ELETTRICO | 480V/3 phases/60HZ (U.S.A. compiacente) | ||||||
| 460V/3 phases/50HZ (Asia compiacente) | |||||||
| 380V/3 phases/50HZ (EU-CE compiacente) | |||||||
| ORMA | L3000*W3000*H2000mm | ||||||
| PESO TOTALE | 7,0 T | ||||||
| ORMA | (L*W*H) 5000*4000 *4000 MILLIMETRO | ||||||
| TEMPO DI CICLO | 30~40 minuti (secondo il materiale del substrato, la geometria del substrato e condizioni ambientali) |
||||||
| MASSIMO DI POTERE. | 110KW | ||||||
| CONSUMO DI ENERGIA MEDIO (APPROSSIMATIVAMENTE) | 50 CHILOWATT |
||||||

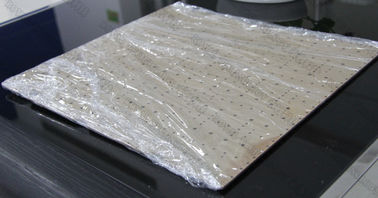

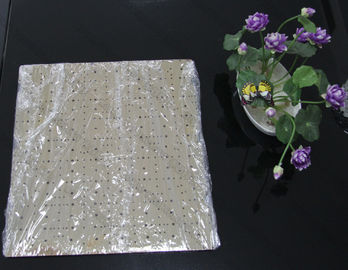

Campione di rame del rivestimento della latta PVD del circuito
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni totali del rivestimento.
