| Marchio: | ROYAL |
| Numero di modello: | RTSP1400 |
| MOQ: | 1 set |
| prezzo: | negoziabile |
| Condizioni di pagamento: | L/C, D/A, D/P, T/T |
| Capacità di approvvigionamento: | 10 set al mese |

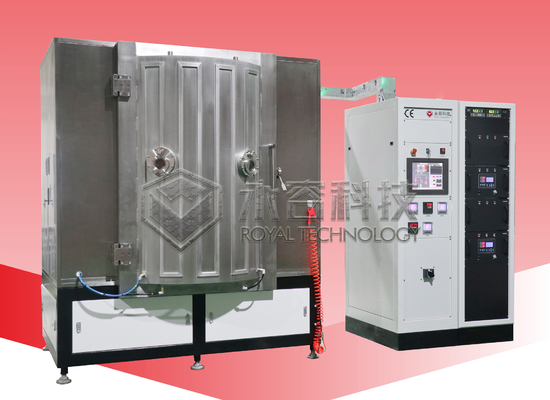

Macchina di metallizzazione a vuoto degli specchi di auto / Sistema di metallizzazione a vuoto degli specchi di auto in alluminio e cromo
Introduzione alla macchina per la metallizzazione a vuoto dello specchio auto
La macchina ha 2 tecniche: sorgente di evaporazione termica e sorgente di catodi di sputtering magnetronico.
Lo sputtering magnetronico è un processo di rivestimento plasmatico mediante il quale il materiale di sputtering viene espulso a causa del bombardamento di ioni sulla superficie bersaglio.La camera a vuoto della macchina di rivestimento PVD è riempita con un gas inerteApplicando un'alta tensione, viene creata una scarica luminosa, con conseguente accelerazione degli ioni verso la superficie bersaglio e un rivestimento plasmatico.Gli argon-ioni espellono materiali di sputtering dalla superficie bersaglio (sputtering), che si traduce in uno strato di rivestimento sputtered sui prodotti di fronte al bersaglio

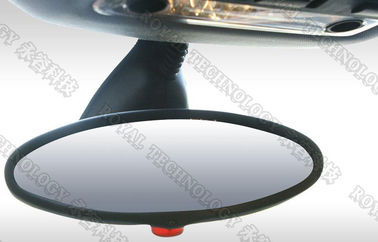

La fonte di evaporazione termica è un filamento di tungsteno per evaporare Cr o Al e ottenere uno strato di cromo/alluminio sul vetro per formare specchi ad alto riflesso.
Generalmente, lo sputtering a Magnetron per sputtere i materiali in acciaio inossidabile; Al e Cu sono depositati con fonti di evaporazione termica.

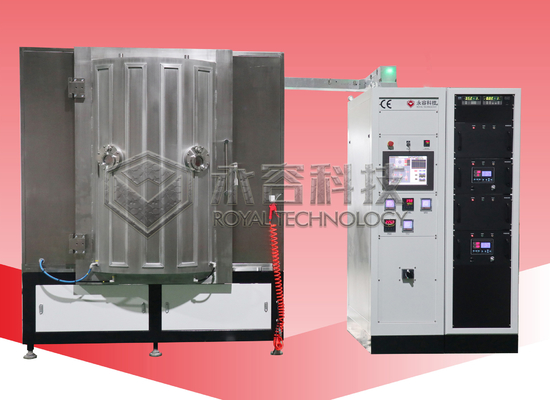

Car Mirror Vacuum Metallizing Machine Caratteristiche
1La camera a vuoto è una struttura a porta singola di tipo verticale in acciaio inossidabile.
2Il sistema a vuoto è composto da una pompa meccanica, una pompa di radici e una pompa di diffusione.
3. sistema di rivestimento per 10~28 arco o 1~4 arco di colonna o di arco piano.
4Sorgente di alimentazione ad alta potenza.
5Il sistema di gonfiamento è dotato di 1~4 serie di strumenti di controllo del flusso di massa e di un display di flusso di gas.
6Il sistema di controllo elettrico è dotato di dispositivi di allarme acustico e luminoso per il sovraccarico del circuito, il taglio dell'acqua e dell'aria.
7Il sistema di controllo (touch screen + PLC) visualizza i parametri dettagliati in tempo reale e controlla l'intero processo di produzione in modo completamente automatico in modalità di funzionamento automatico.
Modelli di macchine per la metallizzazione a vuoto degli specchi di auto
| Sistema/modello | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
| Dimensione della camera | Diametro | 1200 mm | 1400 mm | 1600 mm |
| Altezza | 1400 mm | 1600 mm | 1800 mm | |
| Principale Prestazioni |
La massima pressione | 10-4Pa | ||
| Pressione di funzionamento | Da 1 ATM a 5x10-5 Pa entro 15 minuti (senza carico) | |||
| Visualizzazione delle finestre | Impostato | 1 | ||
| Numero di Filamenti |
Pc | 18 ~ 22 | 20 ~ 24 | 20 ~ 26 |
| Pompaggio Sistema |
Grado precedente pompa |
70 L/S | 150 L/S | 150 L/S |
| Pompa delle radici | 600L/S | 1200L/S | 1200L/S | |
| Pompa di diffusione | 17500L/S | 30000L/S | 60000L/S | |
| Pompa di tenuta | 30 L/S | |||
| Sistema di monitoraggio dello strato | Monitor di cristallo | Sensore singolo/Testa sensore a sei pezzi | ||
| Misuratore di vuoto | 1 ATM ~ 10-4 Pa | |||
| Casella di controllo | Impostato | 1 | ||
| Evaporazione Fornitore di energia |
30 kW | 35 kW | 50 kW | |
| Obiettivo di sputtering | Pc | 2 ~ 4 | ||
| Evaporazione Fornitore di energia |
RF o DC | |||
| Funzionamento del sistema | Automatico/manuale | |||
| Acqua di raffreddamento portata |
100 l/min | 120 l/min | 150 l/min | |
| Alto vuoto Valvola |
24 pollici | 36 pollici | 36 pollici | |
| Valvola di scarico | 6 pollici | 6 pollici | 8 pollici | |
| Valvola anteriore | 6 pollici | |||
| Valvola di perdita | 2 pollici | |||
| Valvola di tenuta (opzione) |
1 pollice | |||
| Torre di raffreddamento | 15 RT (pressione dell' acqua: 4 kg/ cm2; calo di pressione: 2 kg/ cm2) | |||
| Acqua di raffreddamento | Inserimento: 18°C; uscita: 25°C; standard: 20±1°C | |||
| Sistema di controllo elettrico | PLC | |||
| Potenza totale Requisito |
75 kW | 85 kW | 95 kW | |
| Ambiente Requisito |
Classe 100.000 Sala pulita; pavimenti epossidici; aria condizionata; temperatura 25±3°C; HUM50±10 | |||
Royal Technology fornisce l'intero piano di produzione degli specchi, dal taglio del vetro, la pulizia, la piegatura, il rivestimento fino all'assemblaggio del processo finale.
Si prega di contattarci per ulteriori specifiche, Royal Technology ha l'onore di fornire soluzioni complete di rivestimento.
