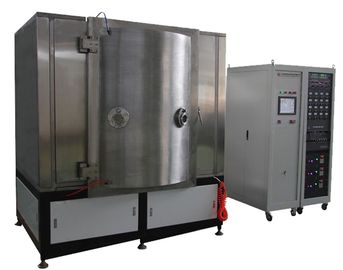

Sistema di placcatura della macchina di rivestimento di vuoto della maniglia di porta PVD/della maniglia porta di Zamak PVD
Caratteristiche della macchina di placcatura dello ione della maniglia di porta:
1. La camera di vuoto è una porta aperta verticale, 304 che l'acciaio inossidabile fabbrica, diametro interno della camera di vuoto da φ800mm-Φ2200mm;
2. Vacuum il sistema dalla pompa a palette rotatoria, le radici pompe di diffusione dell'olio e pompano o costituzione molecolare della pompa;
3. il magnetismo di frequenza intermedia di usi 1-2 del sistema di rivestimento per controllare l'alimentazione farfugliare, ha 1-2 paia di magnetismo non equilibrato per controllare l'obiettivo ed ha 6-40 fonti dell'arco.
4. alimentazione di polarizzazione di impulso di alta efficienza;
5. Gli usi del sistema di gassificazione prodotti sul piano nazionale o il flussometro di massa gassoso dell'importazione, il metro di controllo di quantità di flusso del gas (dimostrazione);
6. Il circuito elettrico dell'istituzione del sistema di controllo elettricamente sovraccaricato, ha tagliato il rifornimento idrico, muore il dispositivo di allarme di acustoottica;
7. il sistema di controllo (schermo attivabile al tatto +PLC), visualizzazione in tempo reale ha dettagliato il parametro, l'intero processo di produzione di controllo completamente automatico ed il parametro tecnologico di memoria automatica
Specifiche della macchina di placcatura dello ione della maniglia di porta
1. Camera | Struttura cilindrica | apertura di Anteriore-side, acciaio inossidabile (S304), spessore: 14mm, processo di trafilatura del metallo su superficie. Copertura superiore & seminterrato: metodo di raffreddamento di 30mm: acqua, strati parzialmente doppi. | 3. Sistema di esercizio & di controllo | Schermo attivabile al tatto di PLC+Color + Semi-automatico automatico/manualmente | |||||||
Ultima pressione | PA 7.0×10-4 (senza camera di carico e vuota alla temperatura ambiente) | Numerosi interruttori di sicurezza per proteggere gli operatori ed attrezzature (acqua, ecc. corrente) | |||||||||
Colatura | Di meno che 0.6Pa in 1 ora dopo spengono la macchina | Automazione di processi & controllo; Processi e registrazione di dati di funzionamento di ricette | |||||||||
Tempo di svuotamento | Da 1 bancomat a 2x10-2Pa≤15mins (senza camera di carico e vuota alla temperatura ambiente) | Piattaforma di connessione dell'amministratore | |||||||||
Dimensione interna | φ1400×1600 (H) millimetro | Automatico-tornitura fuori dal sistema | |||||||||
2. Sistema di deposito del rivestimento | Sistema rotazionale | Struttura movente planetaria | 4. Le utilità forniscono (fornito dall'utente) | Monti lo spazio | 20 sqm * un'altezza di 2,8 m. | ||||||
Specifiche dello scaffale | Max. Substrate Load: 150KG; Velocità: 1-8 progettazione esclusiva (regolabile) di giri/min. di Vakia per assicurare formity e stabilità dei rivestimenti. Qty planetario di Rohi. : CAC416, 12 coni retinici x Φ130 millimetro è standard | Acqua & approvvigionamento di gas | consumo di acqua di 1.Water 1): Scorrimento dell'acqua di 0.2-0.3MP/CM2 2): temperatura dell'acqua di ≥10L/min 3): gas di ≤25℃ 2.: C2H2, O2, AR, N2, (>99.99%) | ||||||||
Pulsometri | pulsometro del pistone rotante 1x (meccanico) pulsometro rotatorio della pala 1x (tenuta) pulsometro di radici 1x pompa di diffusione 1x |
Alimentazione elettrica | 3 fasi, AC380V±5% 50HZ; Messa a terra: <3Ω | ||||||||
Fonti di deposito | Arco circolare diretto catodico: 14 insiemi, dimensioni: progettazione esclusiva di φ100×40mm di Vakia | Compressore d'aria | ≥7.5P | ||||||||
Riscaldamento | radiatori, fino a 300℃. | Contenitore dell'aria | ³ di ≥2m | ||||||||
Misuratori di massa del gas | (L'AR, N2, C2H2, O2) l'argon, azoto e Ethyne, ossigeno, 4 canali | Refrigeratore di acqua | 15P |

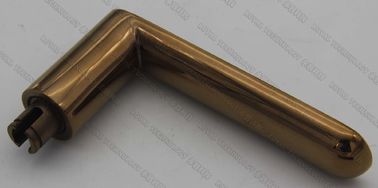

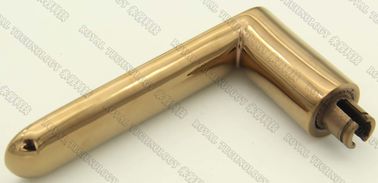

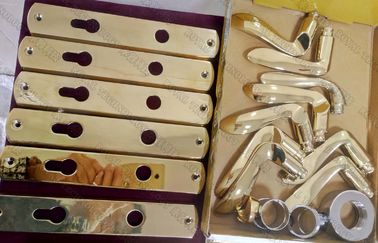

Le maniglie di porta del metallo sono fatte solitamente di Zamak (in lega di zinco) o lega di alluminio, è cruciale dare i bei rivestimenti finali con i vari colori. La tecnologia di placcatura dello ione di PVD ha utilizzato così bene in questa applicazione. Dopo che pretrattamento di superficie adeguato prima del rivestimento di PVD, come la lucidatura, spazzolante, o sabbiante; il sistema di placcatura di PVD dà i vari colori di PVD: oro, il nero, marrone, grey, cromo, oro rosa ecc.
I film depositati sono metallo puro o strati multipli come latta, il tic, lo ZRN, CrN, TiAlN, con i colori luminosi, la forte adesione & la protezione eccellente del graffio, il tasso di deposito veloce, la buona diffrazione.
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni totali del rivestimento.
