Metallizzazione per evaporazione / Rivestimento a vuoto a rotoli / Rivestimento a vuoto a sputtering

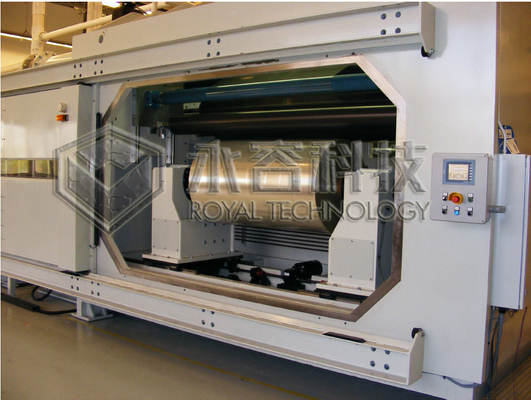

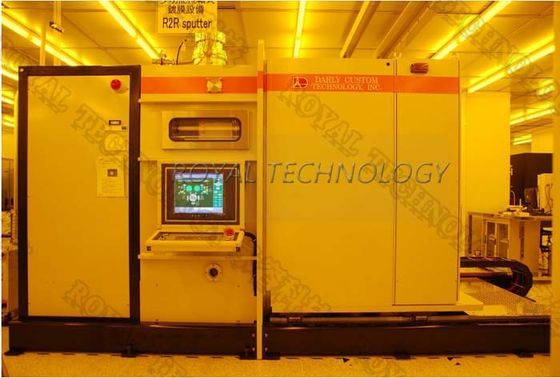

Metallizzazione a vuoto da rotolamento a rotolamento Vantaggi dell'attrezzatura
A. Una camera suddivisa in zone a più pressioni per accogliere varie fonti di deposizione.
B. capacità di deposizione simultanea da più sorgenti in un solo passaggio di rete, per rivestimento a più strati.
C. La direzione di avvolgimento della rete reversibile consente la deposizione di strati illimitati senza rompere il vuoto.
D. Meccanismi di manipolazione della rete di precisione con guida di bordo per consentire più passaggi senza perdita di allineamento (facoltativo)
E. Sistema di azionamento inverso della rete per il controllo accurato di più velocità della rete.
F. sistemi di monitoraggio dell'espessore ottico e/o della resistenza in linea, per controllare con precisione lo spessore e l'uniformità della deposizione (facoltativo)
G. La camera è costruita in SUS304L inossidabile con componenti a bassa emissione di gas per assicurare un vuoto più profondo.
H. pompaggio a vuoto mediante una combinazione di pompa turbo-molecolare e criogenica a bassa temperatura, per fornire un vuoto pulito senza umidità o contaminazione da olio.
| Descrizione | R2R Web Modelli Metallizzatori a vuoto | |||||
| R2R-600 | R2R-1250 | R2R-1350 | R2R-1650 | R2R-2200 | R2R-2500 | |
| Tecnologia del rivestimento | Termica o sputtering | Evaporazione termica | ||||
| Larghezza del substrato (max.) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
| Diametro del rotolo (max.) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Diametro interno del nucleo (mm) | 3"/6" | 6" | ||||
| velocità di rivestimento (metro/secondo) | 0.5 ~ 17, regolabile, dipende dal processo di rivestimento richiesto | |||||
| Temperatura dei rulli di rivestimento (°C) | - Da 20 a 25 | |||||
| Pressione finale della camera di rivestimento ((Pa) | 5*10-3 | |||||
| Velocità di pompaggio | A temperatura ambiente, pulita e senza carico: meno di 8 minuti, da atm a 7*10-2 | |||||
| Strumento di pretrattamento | Sorgente ionica lineare | |||||
| Fonte di deposizione | BN Catodo di sputtering a cilindro piatto o piatto/rotante | |||||
| Materiale di deposizione | Al, Al, Cr, Cu, Ni, NiCr, acciaio inossidabile, Ti, | |||||
| Ambiente di lavoro | Potenza: 3 fasi, 5 fili, 380V±10%, 50Hz/60Hz | |||||
| Acqua di raffreddamento: EDI, 4~6 Bar @25°C | ||||||
| Aria compressa: da 5 a 6 bar, filtrata e asciugata | ||||||
Metallizzazione a vuoto da rotolamento a rotolamento Caratteristiche dell'apparecchiatura:con molteplici fonti di deposizione, disponibili per pellicole conduttrici di ossidi, pellicole conduttrici di metalli, pellicole ottiche, pellicole dielettriche.
Metallizzazione a vuoto da rotolamento a rotolamento Substrati di apparecchiature:Film PET,PEN, PES, PI, PC, PA
Metallizzazione a vuoto da rotolamento a rotolamento Applicazioni delle apparecchiature:carta elettronica, circuiti flessibili, fotovoltaici, strisce mediche, RFID (Radio Frequency Identification) e pellicola Low-E.
Metallizzazione a vuoto da rotolamento a rotolamento Campioni di rivestimento delle apparecchiature:
Circuiti flessibili Rivestimento a pellicola PET
Etichette RFID
Si prega di contattarci per ulteriori specifiche, Royal Technology ha l'onore di fornire soluzioni complete di rivestimento.
