Sostituzione placcante di Chrome con il processo di PVD

1 insieme
MOQ
negotiable
prezzo
Sostituzione placcante di Chrome con il processo di PVD
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Applicazioni: Automotive (es. Rifiniture interne, Logo, ecc.) Moda Elettronica di consumo Strumenti utensileria Il
Prodotti Materiali: ABS, ABS + PC, PA, PBT, ottone, lega di ottone, acciaio metallico, lega di zinco, lega di alluminio.
Modello: RTAS1600
Tecnologia: archi catodici e magnetron sputtering
Posizione della fabbrica: Città di Shanghai, Cina
Servizio mondiale: La Polonia - Europa; L'Iran Asia ad ovest & Medio Oriente, Turchia, India, Messico Sudamerica
Servizio formazione: Lavori l'operazione a macchina, la manutenzione, le ricette di processo di rivestimento, programma
Garanzia: Garanzia limitata 1 anno gratis, intera vita per la macchina
OEM e ODM: disponibili, sosteniamo la progettazione ed il montaggio su misura
Evidenziare:

small pvd coating machine

,

high vacuum coating machine

Informazioni di base
Luogo di origine: FATTO IN CINA
Marca: ROYAL
Certificazione: CE
Numero di modello: RT-PVD1600-Cr
Termini di pagamento e spedizione
Imballaggi particolari: Esporti la norma, per essere imballato nei nuovi casi/cartoni, in adatti ad oceano/aria interurbana
Tempi di consegna: 12 settimane
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 5 insiemi al mese
Descrizione di prodotto


Applicazioni

La cromatura è un trattamento superficiale del film, che è stato comunemente utilizzato in molti settori industriali, per fornire un'eccellente decorazione lucida, che ha impedito la corrosione e l'abrasione.

Tuttavia, la galvanica di Cromo esavalente (Cr6+) ha danneggiato la salute degli operatori e rovinato il nostro ambiente.Pertanto, la placcatura in cromo trivalente (Cr3+) ha sostituito la placcatura in Cr6+.

Ma con requisiti di qualità più elevati da parte dei clienti e richieste di costi di produzione inferiori da parte dei produttori, era necessario trovare una soluzione alternativa a basso costo, evitando al contempo impatti negativi sulla salute e danni al nostro ambiente.

Il trattamento PVD è stato identificato come la soluzione perfetta a questi problemi.

Royal Technology ha sviluppato apparecchiature di rivestimento PVD standardizzate, che possono essere applicate con vari materiali:

  • ABS, ABS + PC, PA, PBT, ottone, lega di ottone, acciaio metallico, lega di zinco, lega di alluminio.
    Il PVD ha rivoluzionato la lavorazione del cromo in settori quali:
    Automobilistico (es. finiture interne, logo, ecc.)
  • Moda
  • Elettronica di consumo
  • Strumenti per utensili
  • Illuminazione
  • Confezione
    Sanitari
  • Elettrodomestico

E in molti altri settori, le parti necessitano di strati protettivi e rivestimenti estetici.

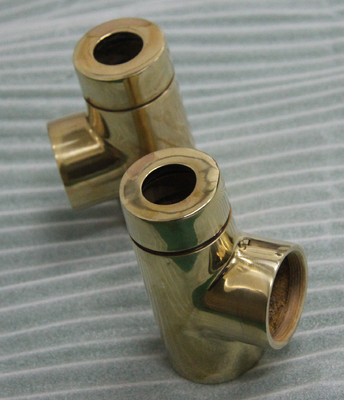

Sostituzione placcante di Chrome con il processo di PVD 0Sostituzione placcante di Chrome con il processo di PVD 1

Sostituzione placcante di Chrome con il processo di PVD 2Sostituzione placcante di Chrome con il processo di PVD 3



Vantaggi

  • Produzione durevole
  • Design robusto
  • Grande capacità
  • Produttività di massa
  • Rivestimento riproducibile ecologico
  • Di facile utilizzo

Inoltre, i vantaggi del rivestimento PVD cromato sono:

  1. Rispettoso dell'ambiente: l'intero processo è pulito, totalmente privo di emissioni chimiche di CO2
  2. Elevata finitura estetica con aspetto metallico brillante
  3. Elevata durezza, resistenza all'abrasione e alla corrosione, durevole;elevata uniformità;spessore regolabile attraverso adeguate ricette di rivestimento e processi operativi
  4. Elevata ripetibilità, tempi di ciclo rapidi, prodotti più convenienti
  5. Ampia gamma di finiture: riflettenti, lucide e opache;luminosità da trasparente a semitrasparente, da copertura totale a finitura riflettente
  6. Grande varietà di substrati, maggiore flessibilità e scelta nella progettazione del prodotto
  7. Risparmio per gli operatori
  8. Affidabilità, essendo in grado di far funzionare la macchina 24 ore su 24, 7 giorni su 7
  9. Ad alto rendimento
  10. Riciclabilità

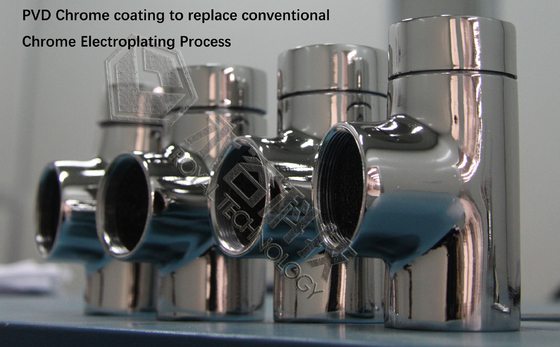

    Processo di rivestimento in cromo PVD
    Sostituzione placcante di Chrome con il processo di PVD 4




    RIVESTIMENTO SUPERIORE
    Fornisce protezione allo strato metallico PVD e ne aumenta le prestazioni

    STRATO METALLICO PVD
    Metallo o lega: cromo, titanio, rame, ottone, argento, alluminio, nichel-cromo, acciaio inossidabile e altri

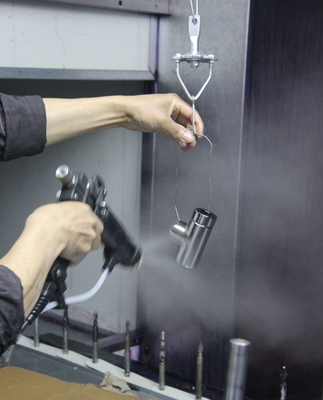

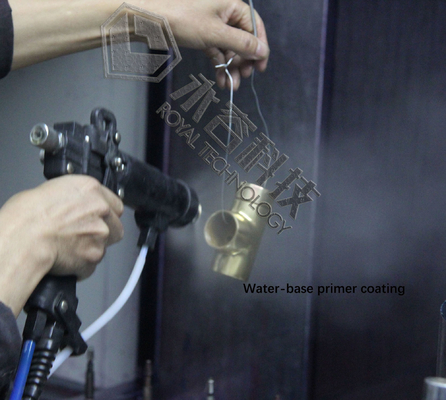

    RIVESTIMENTO DI FONDO
    Livella le imperfezioni del supporto, migliora l'adesione, dona brillantezza alla superficie e migliora la durezza del supporto.

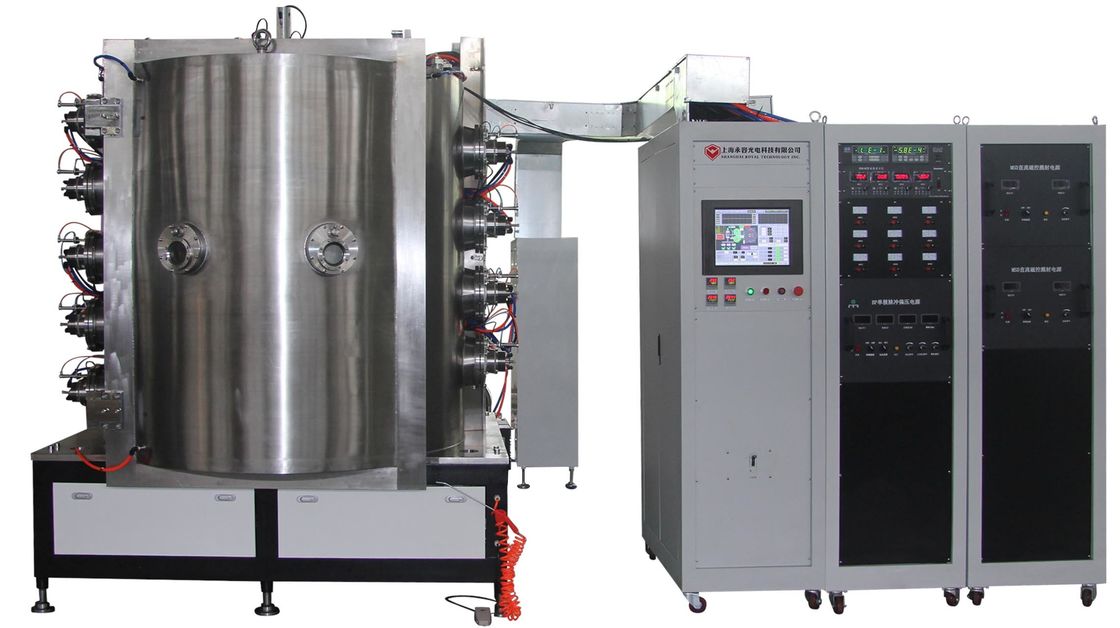

    Specifiche tecniche

    La macchina PVD-Cr1600 è progettata esclusivamente per sostituire la tradizionale galvanica cromata.

    In combinazione con il processo UV, l'applicazione del rivestimento copre tutti i materiali: plastica, ottone, lega di zinco e acciaio dolce.Esistono molteplici fonti di deposizione: l'evaporatore ad arco catodico e i catodi di sputtering del magnetron consentono la massima flessibilità e numerosi requisiti di finitura con tempi di ciclo ridotti.
    Tempo di ciclo: 20~30 minuti
    Capacità per turno (8 ore): ca.15 cicli

    Modello: PVD-Cr1600
    Camera di deposizione (mm): acciaio inossidabile con rivestimenti, φ1600 x H1600 (63" x 63")
    Zona di rivestimento effettiva (mm): φ1350 x H1250
    Massa del carico (kg): 500 ~ 1000
    Numero di satelliti (mm): 6 x φ 350
    Potenza polarizzata pulsata: 48KW
    Potere del catodo dell'arco (chilowatt): 9* 5
    Potenza di sputtering pulsato (KW): 2* 48
    Pompa del vuoto: pacchetto di pompaggio meccanico, root e diffusione
    Sistema di controllo operativo: elaborazione controllata da PLC con Touch Screen HMI
    Quadri elettrici (mm) L x P x A: PS : 1200 x 2000 x 600
    Potenza: 600 x 2000 x 1000

    Requisito di utilità

    Spazio di installazione (L x P x A) mm: 5000 x 4000 x 4000

    Alimentazione Ambiente di lavoro: l 3 fasi, 380 V, 50 Hz,

    Pressione dell'aria compressa: 0,5 MPa ~ 0,7 MPa, 5 ~ 8 kg/cm2

    Portata dell'acqua di raffreddamento: 120 litri/min o più per sorgenti ad arco, sputtering e pompe per vuoto;

    Temperatura dell'acqua (ingresso): 20~25℃

    Pressione dell'acqua (ingresso): 0,3 MPa ~ 0,4 MPa

    Pressione dell'acqua (uscita): inferiore a 0,1 MPa, differenza tra ingresso e uscita di circa 0,3 MPa.

    Qualità dell'acqua: resistenza non inferiore a 5kΩcm

    Configurazione della macchina in base alle esigenze del cliente, ilinfissoprogettazione e planimetria officinapuò essere fornito su richiesta daTecnologia Reale.



    Introduzione ai componenti chiave


    1. Satelliti

  11. Design robusto e lavorazione laser di precisione
  12. Dispositivo di tenuta fluido magnetico
  • Cuscinetti meccanici (cuscinetti ceramici opzionali)
    Sostituzione placcante di Chrome con il processo di PVD 5


    2. Gruppi pompa a vuoto

    2.1 L'efficiente sistema di pompaggio contiene 2 set di pompe a diffusione DP28”.
    2.2 Dispositivo a trappola fredda per impedire alle molecole di vapore d'olio di pompare la diffusione nella camera

    Sostituzione placcante di Chrome con il processo di PVD 6


    3. Fonti di deposito

    3.1 archi catodici distribuiti in camere a 2 linee
    3.2 2 set di catodi magnetron sputtering montati sulla parete della camera
    3.3 Deposizione a bassa temperatura
    3.4 Materiali di supporto consigliati:
    Materie plastiche: ABS, PC, PC/ABS, PC/PBT, PC/PRT, PA (rinforzato con fibra di vetro e minerale)
    molti altri polimeri;con supporti verniciati a spruzzo di lacca, vetro.
    Metalli: acciaio inossidabile, alluminio, leghe di titanio, leghe di alluminio, leghe di zinco, ottone e molti altri metalli.
    3.5 Metalli target raccomandati
    Cromo, Titanio, Zirconio, Alluminio, Acciaio Inox, Rame, Argento, Oro
    e molti altri metalli non feffomagnetici.

    Sostituzione placcante di Chrome con il processo di PVD 7Sostituzione placcante di Chrome con il processo di PVD 8


    4. Funzionamento eSistema di controllo:Interfaccia uomo-macchina (HMI)

    L'interfaccia utente progettata su misura può essere programmata nelle lingue scelte
    La cronologia dei processi di rivestimento viene salvata automaticamente
    10 processi di rivestimento possono essere richiamati ed eseguiti in qualsiasi momento.(N. 0~ N. 9)
    Pagina Ciclo: mostra tutti i parametri che devono essere selezionati per creare un processo
    Pagine di risoluzione dei problemi e allarmi
    Pagina di manutenzione
    I componenti elettronici sono: marchi Wöhner, Schneider, Omron.

    Sostituzione placcante di Chrome con il processo di PVD 9 Sostituzione placcante di Chrome con il processo di PVD 10

    Le descrizioni presentate in quanto sopra sono puramente indicative, Royal Technologiasi riserva il diritto di fornire dettagli precisi o apportare modifiche durante la costruzione della macchina.


    Scopri come i nostri clienti dicono di queste soluzioni di rivestimento totale:

    1 aprilest2018

    Al team tecnologico reale:

    Ho acquistato la macchina PVDRTAC-1416.Dopo l'avviamento e la messa in servizio delle apparecchiature, sono stati rivestiti ceramica, vetro e acciaio inossidabile.La qualità del rivestimento è eccellente.
    Per ricoprire i prodotti in leghe Al-Zn, è necessaria un'ulteriore preparazione superficiale delle parti da rivestire.L'opzione migliore è pre-rivestire le parti con nichel e quindi rivestire il rivestimento decorativo.Ma poiché ci sono problemi con la zincatura e la nichelatura, puoi farne a meno.Il venditore di questa apparecchiatura può fornire la tecnologia del rivestimento senza l'uso della galvanica.
    I colori sono vari e molto belli, soprattutto su vetro e ceramica.Non ha senso spendere soldi per costosi bersagli di cromo, al loro posto puoi usare bersagli in titanio, che sono cinque volte più economici, e il colore risultante è praticamente lo stesso.
    L'azienda fornisce anche servizi per il lancio di attrezzature.All'avvio è necessario un interprete.Abbiamo utilizzato i servizi di un interprete che non aveva un livello sufficiente di conoscenza tecnica del linguaggio.Ma, in linea di principio, tutto era chiaro, grazie all'interfaccia molto accessibile e intuitiva del software e al comodo touch screen.
    Quando si acquista una macchina PVD è necessario disporre di un compressore e di un refrigeratore.Ci è stato consigliato di avere un compressore a 9-10 atm., ma abbastanza 5-6 atm.Inoltre l'azienda fornisce i pezzi di ricambio necessari.
    Prima di acquistare una macchina PVD, tutte le trattative venivano condotte su Internet.Il risultato finale: la macchina PVD è in piedi e lavora a casa mia.
    Voglio esprimere una gratitudine speciale alla dirigente altamente qualificata dell'azienda Miss Zhou Xin, che ha contribuito a portare la questione al suo logico completamento.

    TSykalo Sergey Alekseevich (Zaporozhye, Ucraina)



    russo:



    Мною была куплена вакуумная установка для нанесения покрытий САС1416.Dopo la chiusura e la posa in ceramica, lo stelo e il nero.Качество покрытия превосходное.

    Per l'acquisto di un modello di cinturini e alluminio, non è necessario aggiungere altro.Una variante molto lussuosa, che prima cercava dettagli in nichel, e poi non riusciva a decorare la decorazione.No t.k.существуют проблемы с гальванизацией и никелированием, можно обойтись и без него.La data di scadenza dell'autorizzazione può richiedere l'acquisizione di una tecnologia avanzata senza eseguire l'operazione di rimozione.

    Ha un design elegante e spesso accattivante, fissato su stelo e ceramica.Нет смысла тратиться на дорогие мишени из хрома, вместо них можно использовать титановые мишени, которые в пять раз дешевле, а получаемый цвет практически не отличается.

    Questa compagnia è pronta per essere salvata.При запуске необходим переводчик.Il mio scopo è quello di utilizzare la tecnologia di supporto, ma non è così facile da ottenere.Но, в принципе, было все понятно, за счет очень доступного и удобного интерфейса программного обеспечения, и удобного сенсорного экрана.

    Prima di aprire la macchina, non devi usare il compressore e il chiller.Si consiglia di utilizzare un compressore a 9-10 atm., ma non a 5-6 atm.Questa società si è trasferita in un complesso di punti di interruzione non necessari.

    Prima di aprire la macchina, tutti i dispositivi sono collegati a Internet.Конечный результат: машина стоит у нас и работает.

    Хочу выразить особую благодарность высококвалифицированному менеджеру компании мисс Чжоу Синь (Zhou Xin), которая помогла довести дело до логического завершения.

    Цыкало Сергей Алексеевич (г. Запорожье, Украина)



    ucraino:

    Мною була куплена вакуумна установка для нанесення покриттів САС1416.Після запуску і введення в експлуатацію обладнання покривали кераміку, скло і нержавійку.Якість покриття дуже чудова.
    Per ottenere una vibrazione da un amplificatore e un algoritmo, non è necessario aggiungere i dettagli.Un'altra variante, che può essere apprezzata per i dettagli, può anche essere leggermente decorata.Anche se ci sono problemi con il galateo e il niente, possiamo essere obbligati a non farlo.L'acquisizione di una data base può richiedere un'analisi tecnologica senza problemi.
    Кольори виходять різноманітні і дуже красиві, особливо на склі та кераміці.Немає сенсу витрачатися на дорогі мішені з хрому, замість них можна використовувати титанові мішені, які в п'ять разів дешевше, а одержуваний колір практично не відрізняється.
    Також компанія надає послуги із запуску обладнання.При запуску необхідний перекладач.La mia користувалися послугами перекладача, у якого не було достатнього рівня знання технічної movи."
    Prima di acquistare, non è necessario utilizzare il compressore in un dispositivo di raffreddamento.Si consiglia di utilizzare un compressore a 9-10 atm., ma anche a 5-6 atm.Quindi la compagnia deve entrare in un sistema completamente sconosciuto.
    Prima di eseguire un'operazione di backup, il tuo trasferimento è veloce su Internet.Miglior risultato: la macchina si trova in una posizione di lavoro.
    "

    Цикало Сергій Олексійович (м. Запоріжжя, Україна)
