Macchina di rivestimento di vuoto dello ione di PVD, attrezzatura di placcatura di vuoto di evaporazione dell'arco, placcatura dello ione dell'arco
1. Applicazione:
Il deposito catodico dell'arco pricipalmente è usato per generare i film estremamente duri del rivestimento per proteggere la superficie degli utensili per il taglio e per prolungare significativamente la vita degli strumenti. Un ampio variey dei film duri sottili, dei rivestimenti superhard e dei rivestimenti del nanocomposite può essere generato da questa tecnologia compreso: Latta, TiAlN, CrN, ZRN, AlCrTIN e TiAlSiN ecc.

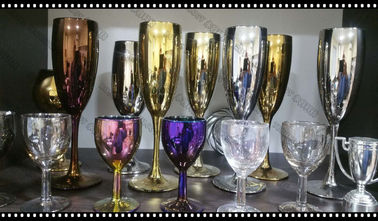

Sull'acciaio, i prodotti di vetro e ceramici di vita quotidiana gradiscono: gli articoli della cucina, gli accessori del bagno, le stoviglie, le piastrelle di ceramica ecc. inoltre usano la tecnologia catodica del rivestimento dell'arco per ottenere i vari alti colori brillanti: blu, nero, oro, argento, colori rosa dell'oro.
2. Attrezzatura del rivestimento di serie di RTAC pricipalmente utilizzata per depositare i vari film del metallo e metallo - rivestimenti della lega, film di multiplo-strato.
1. Struttura: camera di deposito, pulsometri, fonti dell'arco, fuso & presa, struttura delle maschere, riscaldamento & raffreddarsi, acqua & gas (distribuzione), controllo & sistemi di esercizio elettrici ecc.
2. Colori del rivestimento: l'oro, il nero, marrone, grey, cromo colora ecc
3. Proprietà dei rivestimenti: Latta, tic, ZRN, CrN, TiAlN, con i colori luminosi, la forte adesione & la protezione eccellente del graffio, tasso di deposito veloce, buona diffrazione.

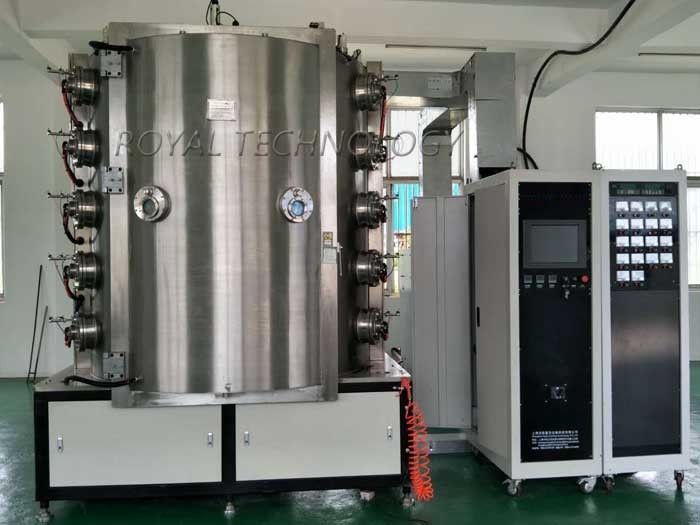

3. Modelli a macchina standard del rivestimento di vuoto dell'arco
Modello |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
| Dimensione interna della camera | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
| Tipo dell'alimentazione elettrica | Alimentazione elettrica dell'arco, alimentazione elettrica del filamento, alimentazione elettrica diagonale di impulso | ||||||||||
| Struttura della camera di vuoto | Struttura di entrata principale verticale, impianto di scarico posteriore dell'aria e camera di raffreddamento ad acqua di doppio strato | ||||||||||
| Materiale della camera di vuoto | acciaio inossidabile 304/316L | ||||||||||
| Ultimo vuoto | 6.0x10-4Pa (scaricare, pulito, essiccatore) | ||||||||||
| Velocità di pompaggio di vuoto | da atmosfera al resoconto di 8.0*10-3Pa ≤15 | ||||||||||

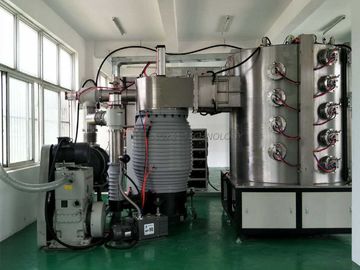

| Sistema di pompaggio di vuoto | Pompa di diffusione o pompa molecolare + pompa delle radici + pompa meccanica + pompa della tenuta (il modello specifico può essere selezionato secondo i requisiti di cliente) |
||||||||||
| Fonte dell'arco | 6 unità o 8 unità |
8 unità o 10 unità |
10 unità o 12 unità |
14 unità o 16 unità |
16 unità o 18 unità |
||||||
| Alimentazione elettrica diagonale | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Determinare modello | Rivoluzione e rotazione planetarie, regolamento variabile di velocità di frequenza (controllabile e regolabile) |
||||||||||
| Sistema di riscaldamento | Controllabile e regolabile dalla temperatura ambiente a 450°C (Controllo della temperatura di PID) |
||||||||||
| MFC | 3-path o controllo di flusso del gas di 4 percorsi e sistema di visualizzazione trattati, sistema di fornire di gas automatico selettivo | ||||||||||
| Sistema di raffreddamento | Modo di raffreddamento di circolazione dell'acqua, torre dell'acqua di raffreddamento o dispositivo di raffreddamento di acqua di industriale o sistema di raffreddamento profondo. (Fornito dai clienti) | ||||||||||
| Modo di controllo | Modo di integrazione, operazione del touch screen, controllo manuale/automatica di computer o dello SpA | ||||||||||
| Potere totale | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Allarme e protezione | La mancanza di acqua dell'allarme, sopra la corrente e la sovratensione, circuito aperto ed altri stati anormali delle pompe, obiettivi ecc ed esegue i provvedimenti cautelari pertinenti e la funzione dell'interruttore di sicurezza elettrico | ||||||||||
| Area dell'attrezzatura | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| Altri parametri tecnici | Pressione di acqua ≥0.2MPa, temperatura dell'acqua ≤25°C, pressione d'aria 0.5-0.8MPa | ||||||||||
| Osservazioni | La configurazione specifica dell'attrezzatura del rivestimento può essere progettata secondo i requisiti trattati dei prodotti del rivestimento | ||||||||||

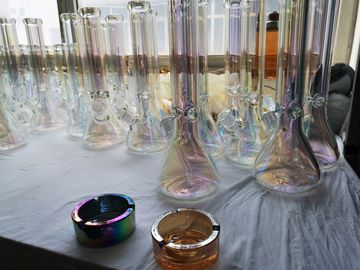

4. i campioni ricoprenti del prodotto dall'arco Vacuum il dispositivo a induzione
Articoli della Tabella dell'acciaio inossidabile: forcelle, coltello, rivestimento dell'oro del cucchiaio
Utilizzato nel materiale da costruzione, prodotti di costruzione: corrimani delle scale, degli strati di ascensore ecc.
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni totali del rivestimento.
