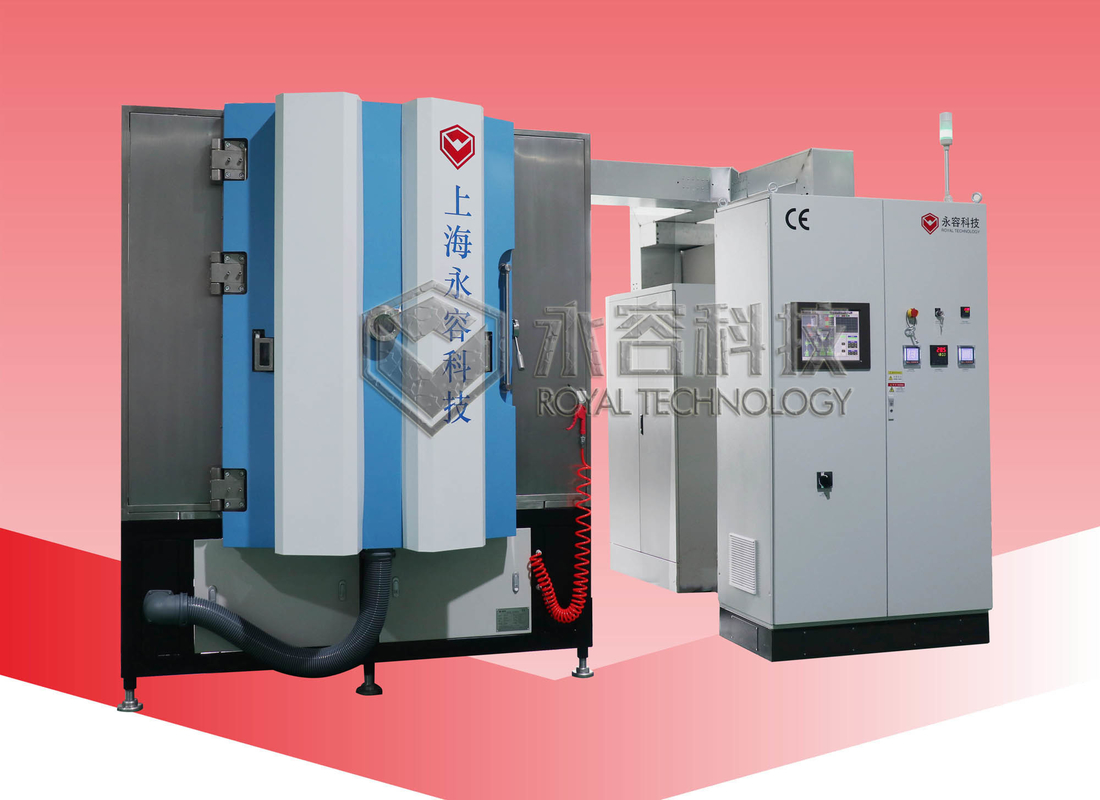

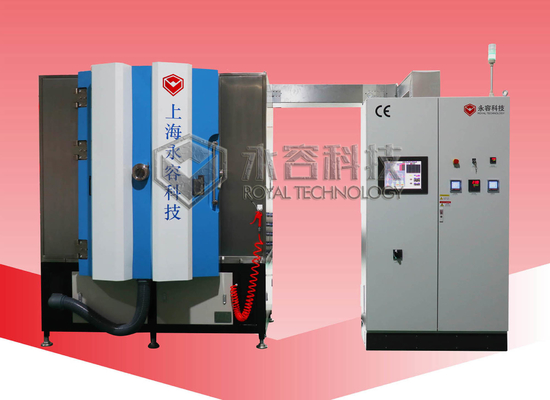

PVD Magnetron Sputtering Coating Machine-RTSP1200-PCB per circuiti stampati

PVD Magnetron Sputtering Coating Machine-RTSP1200-PCB per circuiti stampati

Marchio: ROYAL TECHNOLOGY
Numero di modello: RTSP1200-PCB
MOQ: 1
prezzo: negoziabile
Condizioni di pagamento: L/C,T/T
Capacità di approvvigionamento: 10 insiemi al mese
Informazioni dettagliate
Luogo di origine:
Made in China
Certificazione:
CE
Applicazione:
Industria elettronica flessibile, circuito stampato
Tecnologia:
Deposizione sputtering magnetron DC/MF, fascio ionico
Film di rivestimento:
Au oro, Ag argento, Cu rame famiglie conduttive film; Famiglie di metalli resistenti alla corrosione
Localizzazione della fabbrica:
Città di Shanghai, Cina
Servizio mondiale:
La Polonia - Europa; L'Iran Asia ad ovest & Medio Oriente, Turchia, India, Messico Sudamerica
Servizio formazione:
Lavori l'operazione a macchina, la manutenzione, le ricette di processo di rivestimento, programma
Garanzia:
Garanzia limitata 1 anno gratis, intera vita per la macchina
OEM e ODM:
disponibili, sosteniamo la progettazione ed il montaggio su misura
Imballaggi particolari:
Esporti la norma, per essere imballato nei nuovi casi/cartoni, in adatti ad oceano/aria interurbana
Capacità di alimentazione:
10 insiemi al mese
Evidenziare:

pompa di diffusione dell'olio

,

pompe molecolari di turbo

Descrizione del prodotto

Sfondo tecnico
La macchina RTSP1200-PCB è un'attrezzatura progettata e fabbricata su misura per il rivestimento dei PCB mediante tecnologia di deposizione da sputtering magnetronico.

Chiunque sia coinvolto nell'industria dei PCB sa che i PCB che hanno finiture in rame sulla superficie richiedono uno strato protettivo per proteggerli dall'ossidazione e dal deterioramento,Nel frattempo, il film deve avere un'elevata durezza e resistenza all'abrasione per garantire la durata.

Royal Technology ha trascorso 6 mesi in ricerca e sviluppo, oltre 20 volte di esperimento per finalizzare i processi di rivestimento adeguati.Abbiamo consegnato la macchina di produzione di massa al sito del nostro cliente con un risultato di elevata performance.

Caratteristiche chiave
Catodi di deposizione multipla per velocità di deposizione rapida
Forte sistema di pompaggio a vuoto per cicli brevi
Fonte di ioni lineari ad anodo per migliorare l'adesione e l'alta densità dei film depositati
6 unità di flange di montaggio standard a catodi planari
Applicazione di processi di rivestimento flessibili
Progettazione di strutture modulari per lo scambio rapido di catodi e bersagli

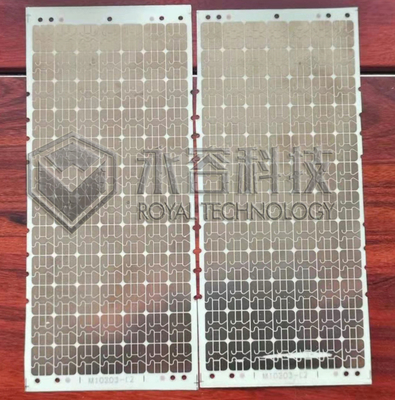

PVD Magnetron Sputtering Coating Machine-RTSP1200-PCB per circuiti stampati 0

                                              Catodi di sputazione piana


L'applicazione di rivestimenti PVD (Physical Vapor Deposition) sui circuiti stampati (PCB) può fornire vari vantaggi in termini di prestazioni, protezione ed estetica.Ecco una panoramica di come i rivestimenti PVD possono essere vantaggiosi per i PCB:

Vantaggi dei rivestimenti PVD sui PCB:

Resistenza alla corrosione: I rivestimenti PVD possono proteggere i PCB dalla corrosione causata da fattori ambientali, prolungando la durata dei dispositivi elettronici.

Performance elettrica migliorata: Alcuni rivestimenti PVD possono migliorare la conduttività elettrica delle tracce e dei componenti dei PCB, riducendo la resistività e la perdita di segnale.

Saldurabilità: I rivestimenti PVD possono migliorare la saldabilità dei pad e dei componenti PCB, garantendo giunture di saldabilità affidabili durante l'assemblaggio.

Resistenza all'usura: I rivestimenti PVD possono proteggere le superfici dei PCB da usura, graffi e abrasioni durante la manipolazione e l'uso.

Gestione termica: Alcuni rivestimenti PVD offrono proprietà di gestione termica, aiutando nella dissipazione del calore e migliorando le prestazioni complessive dei dispositivi elettronici.

Estetica: I rivestimenti PVD possono fornire una finitura visivamente accattivante ai PCB, aggiungendo un elemento decorativo ai prodotti elettronici.

Tipi comuni di rivestimenti PVD per PCB:

Nitruro di titanio (TiN): Offre un'eccellente resistenza alla corrosione, resistenza all'usura e una finitura dorata.

Nitruro di carbonio di titanio (TiCN): Combina le proprietà del TiN e una maggiore durezza per una maggiore resistenza all'usura.

di una lunghezza di 20 mm o più ma non superiore a 50 mm,Fornisce una maggiore resistenza all'ossidazione e stabilità ad alte temperature.

Applicazione di rivestimenti PVD sui PCB:

Pulizia e preparazione: La superficie del PCB viene accuratamente pulita e preparata per garantire la corretta adesione del rivestimento PVD.

PVD Deposito:Il PCB viene collocato in una camera PVD in cui il materiale di rivestimento desiderato viene vaporizzato e depositato sulla superficie in condizioni di vuoto.

Spessore controllato:Lo spessore del rivestimento PVD può essere controllato con precisione per soddisfare i requisiti della progettazione del PCB.

Assicurazione della qualità: Le ispezioni post-rivestimento sono in genere effettuate per verificare l'uniformità, l'adesione e la qualità complessiva del rivestimento.

Utilizzando rivestimenti PVD sui PCB, i produttori possono migliorare le prestazioni, la durata e l'aspetto estetico dei dispositivi elettronici garantendo al contempo la loro affidabilità a lungo termine.

Specifiche tecniche


Descrizione RTSP1200-PCB
Vantaggi

Processo ecologico

Costo di produzione molto inferiore rispetto al processo convenzionale di galvanoplastica dei metalli

Eccellente resistenza alla corrosione e all'usura

Densità dell'arco e elevata uniformità

Lo spessore del film può essere ben controllato

Filmi depositati

Altri prodotti della voce 8528

Famiglie di metalli resistenti alla corrosione: tantallo (Ta), nichel (Ni), cromo (Cr), zirconio (Zr) ecc.

Film composti: film metallici a base di carbonio, film metallici a base di nitruri.

Camera di deposizione

Camera cilindrica con orientamento verticale, struttura a una porta con metodo di apertura anteriore

Dimensioni interne della camera: φ1200 * H1500mm


Volume di carico (massimo) Sistema centrale di staffa di guida, con Max. φ1000 mm * H1100
Fonti di deposizione 4 catodi di sputazione piana + 1 flange di montaggio per l'aggiornamento
Potenza di deposizione da sputtering Max. 30 kW
Potenza di bias pulsato Max. 30 kW
Impressione (L*W*H) 5000*5000*4500 mm
Consumo di energia

Max. 105 kW

Media:50KW

Sistema di funzionamento e controllo

Norma CE

Mitsubishi PLC+ touch screen

Programma operativo con backup


Queste configurazioni sono standard, per un mercato in via di sviluppo specifico e nuovi rivestimenti speciali, le configurazioni e le modifiche personalizzate sono disponibili su richiesta.

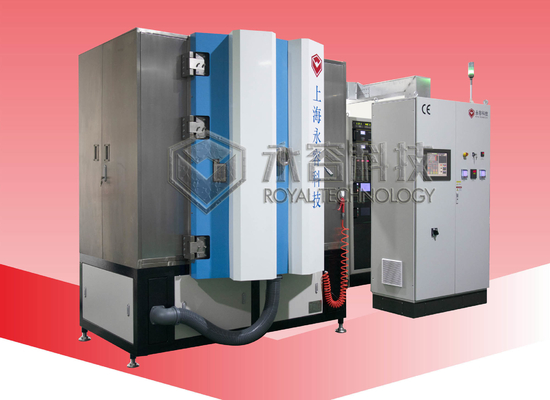

PVD Magnetron Sputtering Coating Machine-RTSP1200-PCB per circuiti stampati 1

                     Formazione dei clienti sul processo di funzionamento e rivestimento
