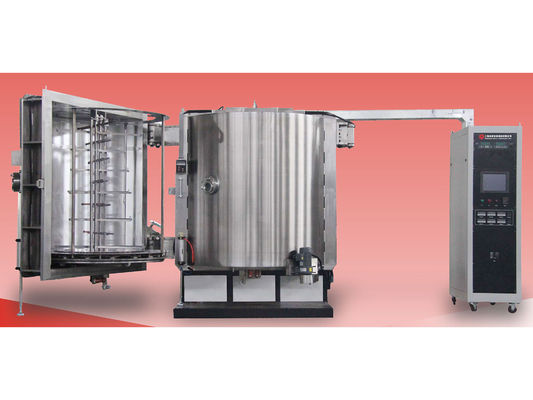

Macchina di metallizzazione a vuoto di plastica, deposizione di pellicole ad alto riflesso, deposizione di riflettori di illuminazione
Introduzione:
Royal Technology ha progettato, prodotto e installato oltre 100 serie di sistemi di rivestimento a evaporazione termica in tutto il mondo, che coprono una varietà di applicazioni e settori, come:
Rivestimenti esterni/interni in plastica per autoveicoli
Illuminazioni e componenti dei veicoli
Riflettori per illuminazione LED per uso commerciale, industriale e residenziale
Imballaggi cosmetici
Prodotti di vetro e specchi
Prodotti elettronici di consumo
EMI shilding e film NCVM
Parti di giocattoli e articoli sportivi
Apparecchi domestici di lavastoviglie e vari accessori di mobili
Moda, orologi
Per citarne solo alcuni, in molti altri settori i processi di metallizzazione a vuoto PVD continuano ad essere utilizzati e sviluppati nell'industria dei rivestimenti.
Il processo di metallizzazione PVD dà agli oggetti un aspetto metallico, riflettente e brillante, che può essere di diversi colori.
Processo di metallizzazione a vuoto PVD:
I pezzi di lavoro vengono caricati sui satelliti che vengono poi fissati sul sistema di rack
Chiudere la porta della camera (n.1) e avviare il processo automatico con programma HMI
L'operatore scarica/carica i pezzi di lavoro per l'altra porta (n.2)
Dopo il processo di metallizzazione automatica è completato, processo di ventilazione e aprire la porta n.1Chiudere la porta n. 2 e ripetere i cicli.
L'intero processo è veloce e migliora notevolmente la qualità e la bellezza dei materiali.
Alta produttività, risparmio di tempo di funzionamento, costi di produzione ridotti drasticamente.
Il sistema di metallizzazione Royal Technology è disponibile sia in orientamento verticale che orizzontale.
Le camere sono fabbricate per forme cilindriche e cubiche.
Utilizziamo il materiale in acciaio inossidabile per la fabbricazione e i migliori componenti del mercato mondiale per l'alta qualità e affidabilità delle macchine prodotte dalla Royal Technology.La struttura del sistema rotativo planetario garantisce rivestimenti perfettamente uniformi.
Specifica tecnica:
| Descrizione | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Camera di deposizione | mm | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Struttura della porta | set | 1 | 2 | 2 | 2 |
| Fonti di evaporazione | pcs | 16 | 20 ~ 28 | 24 | 32 |
| Numero di satelliti | barrette | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Area di rivestimento efficace | mm | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Tempo di ciclo | Min. | 10 ~ 12 | 15 | 15 | 15 ~ 20 |
| Fornitore di alimentazione per evaporazione | KVA | 20 | 30 | 35 | 40 |
| Fornitore di alimentazione per la pulizia del plasma |
KVA
|
7 | 10 | 10 | 10 |
| Il vuoto finale | 8.0*10- 4Papà! | ||||
| Velocità di pompaggio | da atm a 9,0×10-3Pa≤10 minuti (@ temperatura ambiente, pulizia e scarico) | ||||
| Capacità della pompa a pistoni rotativi | L/S | 70 | 150 | 150 | 150 * 2 |
| Capacità di pompaggio delle radici | L/S | 300 | 600 | 600 | 1200 |
|
Capacità della pompa di diffusione (con trappola a freddo) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Capacità di tenuta della pompa | L/S | 15 | 30 | 30 | 70 |
| Potenza massima approssimativa | KW | 50 | 75 | 75 | 110 |
|
Potenza media approssimativa
|
KW | 25 | 35 | 35 | 60 |
| Peso approssimativo | Peso totale | 4500 | 7300 | 9000 | 11000 |
| Impronta del piede (LxWxH) | mm | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Nota: configurazione della macchina in base alle esigenze del cliente, progettazione del sistema di fissaggio e laboratorio
Il piano di layout è supportato da Royal Tech.
Si prega di contattarci per ulteriori specifiche, Royal Technology ha l'onore di fornire soluzioni complete di rivestimento.
Equipaggiamento di metallizzazione a vuoto PVD - evaporazione termica...Scaricare la brochure completa, cliccando qui.
