Macchina di metallizzazione sottovuoto in plastica, deposizione di film ad alta riflessione, deposizione di riflettori di illuminazione
Introduzione:
Royal Technology ha progettato, prodotto e installato oltre 100 set di sistemi di rivestimento per evaporazione termica in tutto il mondo, che comprendono una varietà di applicazioni e settori, come:
Rivestimenti esterni/interni in plastica per autoveicoli
Luci e componenti per veicoli
Riflettori per illuminazione a LED per uso commerciale, industriale e residenziale
Pacchetti cosmetici
Cristalleria e specchi
Prodotti elettronici di consumo
Schermatura EMI e film NCVM
Parti di giocattoli e articoli sportivi
Elettrodomestici di lavatrici e accessori vari di arredo
Moda, orologi e orologi
Solo per citarne alcuni, in molte altre aree i processi di metallizzazione sottovuoto PVD continuano ad essere utilizzati e sviluppati nell'industria dei rivestimenti.

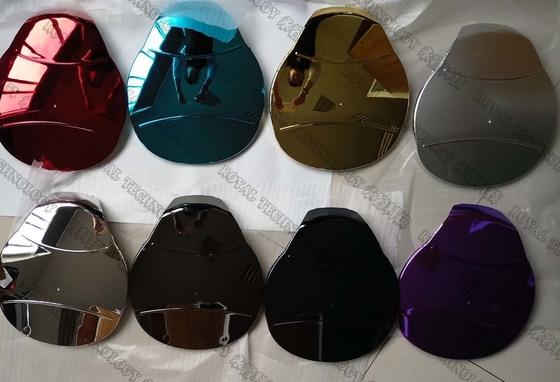

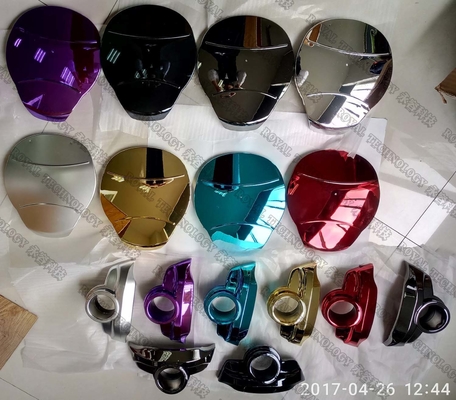

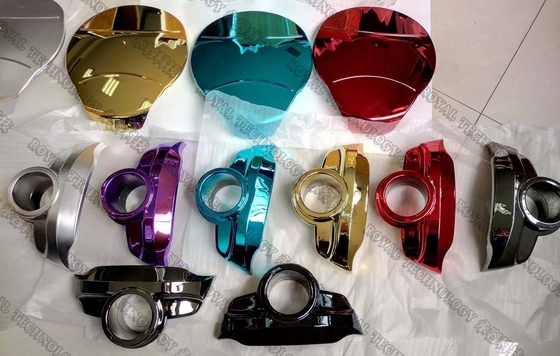

Il processo di metallizzazione PVD conferisce agli oggetti un aspetto metallico altamente lucido, riflettente che può essere di diversi colori.
Processo di metallizzazione sotto vuoto PVD:
I pezzi vengono caricati sui satelliti che poi vengono fissati sul sistema a cremagliera
Chiudere lo sportello della camera (n.1) e avviare il processo automatico con il programma HMI
L'operatore che scarica/carica i pezzi per l'altra porta (n.2)
Dopo che il processo di metallizzazione automatica è stato completato, processo di sfiato e aprire la porta n. 1;chiudere la porta n.2 e ripetere i cicli.
L'intero processo è rapido e migliora notevolmente la qualità e la bellezza dei materiali.
Alta produttività, risparmio di tempo operativo, costi di produzione ridotti drasticamente.

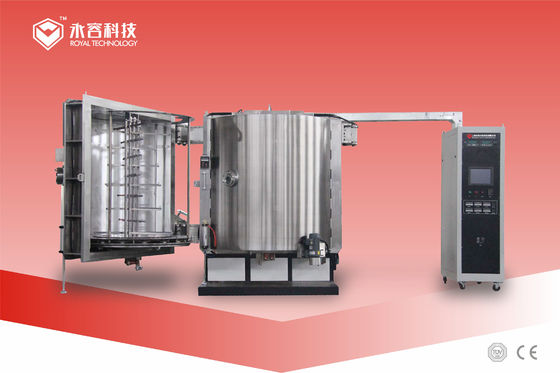

Il sistema di metallizzazione Royal Technology è disponibile sia con orientamento verticale che orizzontale.
Le camere sono realizzate per forme cilindriche e cubiche.
Utilizziamo il materiale in acciaio inossidabile per la fabbricazione e i migliori componenti sul mercato mondiale per l'alta qualità e l'affidabilità delle macchine prodotte da Royal Technology.La struttura del sistema planetario rotante assicura rivestimenti perfettamente uniformi.
Specifica tecnica:
| Descrizione | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Camera di deposizione | mm | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Struttura della porta | impostare | 1 | 2 | 2 | 2 |
| Fonti di evaporazione | pz | 16 | 20~28 | 24 | 32 |
| Numero di satelliti | canne | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Area di rivestimento efficace | mm | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Tempo di ciclo | min. | 10~12 | 15 | 15 | 15~20 |
| Alimentazione di evaporazione | kVA | 20 | 30 | 35 | 40 |
| Alimentatore per pulizia al plasma |
kVA
|
7 | 10 | 10 | 10 |
| Vuoto finale | 8,0*10-4papà | ||||
| Velocità di pompaggio | da bancomat a 9.0×10-3Pa≤10 minuti ( @ temperatura ambiente, pulizia e scarico) | ||||
| Capacità della pompa a pistone rotante | L/S | 70 | 150 | 150 | 150 *2 |
| Capacità della pompa delle radici | L/S | 300 | 600 | 600 | 1200 |
|
Capacità della pompa a diffusione (con trappola fredda) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Capacità della pompa di tenuta | L/S | 15 | 30 | 30 | 70 |
| Potenza massima approssimativa | KW | 50 | 75 | 75 | 110 |
|
Potenza media approssimativa
|
KW | 25 | 35 | 35 | 60 |
| Peso approssimato | KG | 4500 | 7300 | 9000 | 11000 |
| Impronta del piede (LxPxA) | mm | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Nota: Configurazione della macchina dedicata alle esigenze del cliente, alla progettazione dell'attrezzatura e all'officina
supporto del piano di layout di Royal Tech.
Vi preghiamo di contattarci per ulteriori specifiche, Royal Technology è onorata di fornirvi soluzioni di rivestimento totali.
