Shanghai Royal Technology Inc. è uno dei principali produttori di macchine di rivestimento a vuoto PVD nel mondo.Siamo specializzati in PVD (Physical Vapor Deposition) e PECVD tecnologia di deposizione di film sottile e offrono una gamma di rivestimenti e attrezzature di qualità superiore per varie industrie.
Royal Technology fornisce una linea completa di sistemi di deposizione a vuoto ottimizzati per depositare materiali a film sottile su substrati tridimensionali complessi
Siamo inoltre specializzati in rivestimenti PVD di serie avanzati (RTEP-evaporazione termica, RTAC-rivestimento ad arco catodico, RTSP-rivestimento a sputtering magnetron, modelli RTAS-arco+sputtering) e(R2R web vacuum metallizer) processi roll-to-roll che richiedono deposizione, tensione e uniformità di precisione.Inoltre, offriamo attrezzature e tecnologie appositamente progettate per strumenti medici e rivestimenti biocompatibili, ad eccezione dei rivestimenti decorativi.
Descrizione del prodotto:
I metallizzatori a vuoto in alluminio R2R (Roll-to-Roll) sono macchine utilizzate nell'industria manifatturiera per depositare uno strato sottile di alluminio su substrati flessibili in un processo continuo di roll-to-rollQuesto processo è comunemente impiegato per vari scopi industriali, come imballaggi, elettronica, automotive e applicazioni decorative.
Il metallizzatore a vuoto in alluminio a rete R2R è costituito in genere da diversi componenti chiave, come una stazione di sgancio, una sezione di pulizia, una sezione di pretrattamento, una camera di metallizzazione, una sezione di raffreddamento,e stazione di avvolgimentoLa stazione di sventolamento è quella in cui il rotolo di materiale del substrato entra nella macchina e la stazione di avvolgimento è quella in cui il substrato metallizzato viene avvolto su un rotolo una volta completato il processo di metalizzazione.
La camera di metallizzazione è il cuore della macchina, e di solito esiste in un ambiente vuoto.e in cui una serie di fonti di evaporazione o catodi sono utilizzati per riscaldare il materiale in alluminio fino a raggiungere il suo punto di evaporazioneDopo questo processo, il substrato passa attraverso una sezione di raffreddamento prima di essere arrotolato su un rotolo.
I vantaggi dei metallizzatori a vuoto in alluminio a rete R2R sono numerosi, tra cui elevate velocità di produzione, eccellente controllo dello spessore e dell'uniformità dello strato di alluminio,e la capacità di elaborare una vasta gamma di substrati flessibiliPertanto, le macchine sono essenziali per creare rivestimenti funzionali e decorativi su materiali quali pellicole di plastica, carta, fogli e tessuti.
Va notato che le specifiche e le caratteristiche esatte dei metallizzatori a vuoto in alluminio R2R possono dipendere dal produttore e dall'applicazione prevista.
COTTI WEB per l'industria degli imballaggi
La pellicola e la carta di plastica ricoperti di alluminio decorativo sono essenziali nelle applicazioni di imballaggio.Royal Technology ha sviluppato alcune delle ultime tecnologie che hanno una maggiore produttività e costi operativi inferioriIl nuovo processo di rivestimento evita la pesante laminazione della foglia di alluminio, inoltre la pesante barriera (fino a un micron di spessore) del tessuto metallizzato è più resistente e più resistente all'umidità e all'ossidazione.
| Descrizione | R2R Web Modelli Metallizzatori a vuoto | |||||
| R2R-600 | R2R-1250 | R2R-1350 | R2R-1650 | R2R-2200 | R2R-2500 | |
| Tecnologia del rivestimento | Termica o sputtering | Evaporazione termica | ||||
| Larghezza del substrato (max.) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
| Diametro del rotolo (max.) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Diametro interno del nucleo (mm) | 3"/6" | 6" | ||||
| velocità di rivestimento (metro/secondo) | 0.5 ~ 17, regolabile, dipende dal processo di rivestimento richiesto | |||||
| Temperatura dei rulli di rivestimento (°C) | - Da 20 a 25 | |||||
| Pressione finale della camera di rivestimento ((Pa) | 5*10-3 | |||||
| Velocità di pompaggio | A temperatura ambiente, pulita e senza carico: meno di 8 minuti, da atm a 7*10-2 | |||||
| Strumento di pretrattamento | Sorgente ionica lineare | |||||
| Fonte di deposizione | BN Catodo di sputtering a cilindro piatto o piatto/rotante | |||||
| Materiale di deposizione | Al, Al, Cr, Cu, Ni, NiCr, acciaio inossidabile, Ti, | |||||
| Ambiente di lavoro | Potenza: 3 fasi, 5 fili, 380V±10%, 50Hz/60Hz | |||||
| Acqua di raffreddamento: EDI, 4~6 Bar @25°C | ||||||
| Aria compressa: da 5 a 6 bar, filtrata e asciugata | ||||||
Il metallizzatore a vuoto in alluminio RT-R2R Web è dotato di elevato throughput, elevato vuoto e metallizzazione di pellicole e carta.L'elevata produttività riduce i costi di produzione e gli strati pesanti di deposizione garantiscono applicazioni ad alta barriera, mentre il processo a intervallo libero elimina la linea del tamburo e la guarnizione dei bordi.
Questo metallizzatore è un funzionamento amichevole per i substrati a bassa tensione come CPP, BOPP e LDPE, con alimentazioni di fili individuali e facile manutenzione.Dispone di meccanismi di manipolazione della rete di precisione con servomotori per un controllo preciso a qualsiasi velocità di linea.
Infine, ma non meno importante, il metallizzatore a vuoto in alluminio RT-R2R Web è progettato con un layout compatto per una facile installazione e richiede un minimo di spazio.
R2R (Roll-to-Roll) metallizzazione a vuoto della reteè un processo di deposito di uno strato sottile di metallo, in genere alluminio, su un substrato flessibile in modo continuo roll-to-roll.Si tratta di una tecnica versatile e ampiamente utilizzata in settori come l'imballaggio, elettronica, automobilistica e altri con vantaggi quali elevate velocità di produzione, controllo preciso dello spessore del rivestimento, eccellente aderenza,e la capacità di elaborare una vasta gamma di substrati flessibiliIl processo consiste nelle seguenti fasi:
1.Sgomberamento del substrato:Il processo inizia con un rotolo del materiale di substrato flessibile, che viene svolto e inserito nella macchina di metallizzazione.
2.Pulizia e pretrattamento:Il substrato può passare attraverso una sezione di pulizia per rimuovere eventuali contaminanti superficiali che potrebbero influenzare l'adesione del rivestimento metallico.il substrato può essere sottoposto a processi di pretrattamento come il trattamento corona o l'applicazione di una prima per migliorare il legame tra il substrato e lo strato metallico.
3.Camera di metallizzazione:Il cuore dell'attrezzatura di metallizzazione a vuoto R2R è la camera di metallizzazione.La camera è costituita in genere da una serie di fonti di evaporazione o catodi, che contengono il metallo (come l'alluminio) da depositare.
4.Evaporazione dei metalli:Il metallo all'interno delle fonti di evaporazione viene riscaldato al suo punto di evaporazione.Gli atomi di metallo vaporizzati viaggiano in linea retta e si condensa sul substrato in movimento, formando uno strato metallico sottile e uniforme.
5.Frigorimento del substrato:Dopo il processo di metallizzazione, il substrato rivestito passa attraverso una sezione di raffreddamento, dove lo strato metallico si solidifica e si stabilizza.
6.Rivestimento del substrato:Infine, il substrato metallizzato viene avvolto su un rotolo, pronto per un'ulteriore lavorazione o utilizzazione in varie applicazioni.
Vale la pena notare che i dettagli specifici e i parametri del processo di metallizzazione a vuoto R2R web possono variare a seconda di fattori come il rivestimento metallico desiderato, il materiale del substrato,e applicazione previstaIl processo può essere ottimizzato per controllare fattori quali lo spessore del rivestimento, l'adesione e l'uniformità per soddisfare requisiti specifici.
· Forte sistema di vuoto con pompa di tenuta.

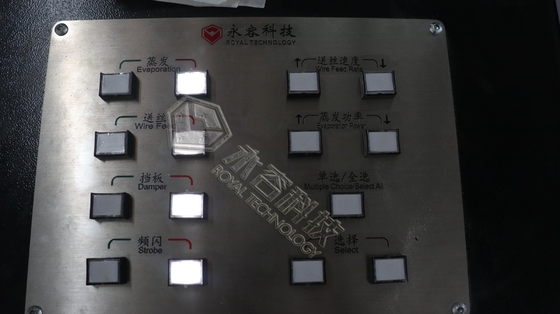

· Nuovo sistema di evaporazione (barche a scaglie e a top clip) per un'elevata velocità di evaporazione e un'eccellente uniformità, alimentato da un filo laterale.

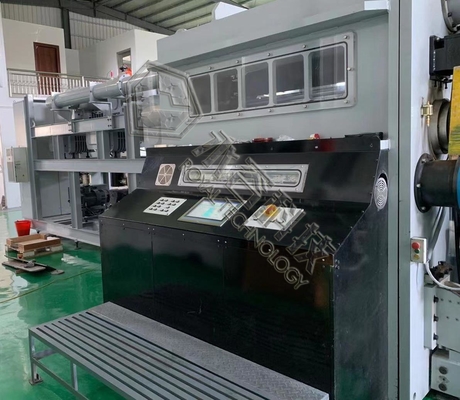

· Controller programmabile (SIEMENS PLC) con avvio/arresto automatico del processo + Touch Screen
· Unità di raffreddamento e riscaldamento per il raffreddamento profondo (e riscaldamento) del tamburo di rivestimento per evitare danni termici dei substrati fino a -15°
· sistema di avvolgimento adotta tre rotoli avanzati e tre motori sistema di tensione costante, contengono 3 gruppi di indipendenza Siemens motore CA;
· Sistema di diagnosi dei guasti.
· Sistema di trappola a freddo per camera di rivestimento.
· Un sistema di trappola a freddo per camera di avvolgimento.

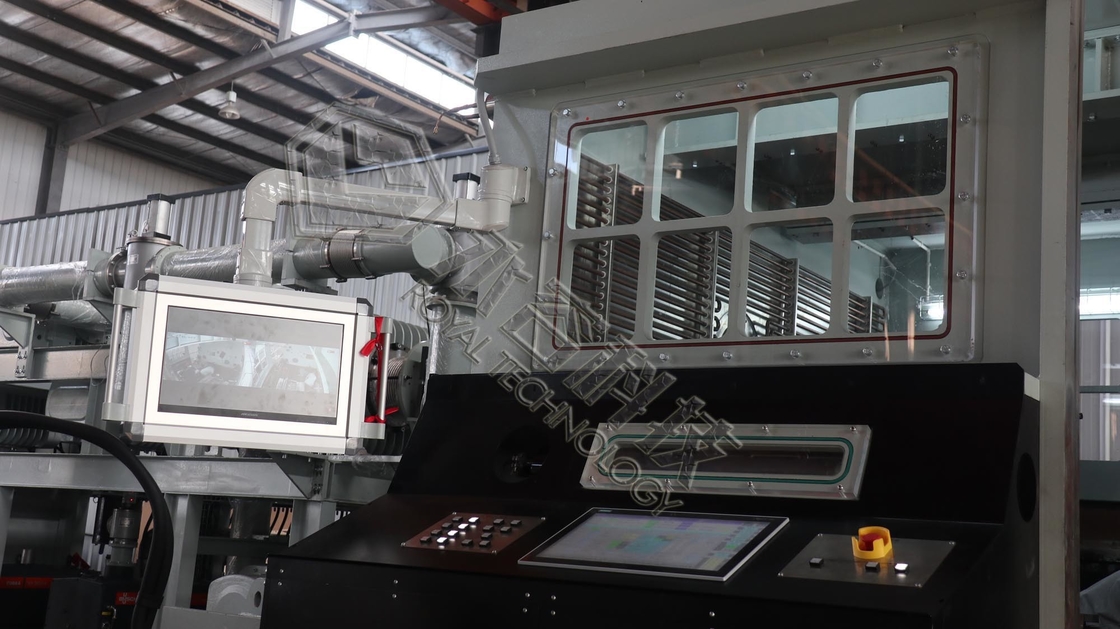

CCTV per monitorare il lavoro di riavvolgimento e scrollamento del rotolo della rete
Il rivestimento a rete a vuoto (o rullino) è un processo di rivestimento di un materiale sottile e flessibile (rullino) che si presenta sotto forma di un rotolo di materiale.e la bilancia è aperta., rivestiti e riavvolti in un funzionamento continuo in un sistema a vuoto, ad una velocità che può raggiungere fino a 2000 ~ 3000 fpm (piedi al minuto).
Le apparecchiature di metallizzazione a vuoto R2R (Roll-to-Roll) hanno numerose applicazioni in vari settori.Può essere utilizzato per creare finiture metalliche su componenti in plastica per scopi decorativi in industrie come l'automotive, elettronica, elettrodomestici e beni di consumo. La stessa apparecchiatura è utilizzata anche per le proprietà riflettenti negli specchi, nelle pellicole riflettenti e negli apparecchi di illuminazione,produzione di rivestimenti conduttivi per touchscreenInoltre, la metallizzazione a vuoto è utilizzata anche nella produzione di sistemi di energia solare per migliorare la riflettività della luce solare e aumentare la cattura di energia.viene utilizzato come misura di sicurezza per le banconote, etichette e imballaggi in quanto le caratteristiche riflettenti e visivamente distintive dei rivestimenti metallizzati li rendono difficili da contraffare.Questa ampia gamma di possibilità in termini di rivestimenti funzionali e decorativi su substrati flessibili ha reso l'apparecchiatura di metallizzazione a vuoto R2R un must per tutte le industrie.
Forniamo una serie di opzioni di supporto tecnico e di servizio per la nostra macchina di rivestimento a rotoli per assicurarci di ottenere il massimo dalla tua macchina.Il nostro team di tecnici esperti è disponibile per fornire:
Ci sforziamo di garantire che i nostri clienti ottengano il meglio dalla nostra macchina di rivestimento Roll To Roll fornendo un supporto tecnico e un servizio di alta qualità e tempestivi.
