La macchina di placcatura del film sottile dei montaggi e dei fermi PVD/decorazione nana del film sottile PVD finisce
Come il rivestimento di PVD funziona?
Il metallo solido è vaporizzato o ionizzato in un ambiente di alto vuoto ed è depositato sui materiali elettricamente conduttivi come film della lega del metallo o di un metallo puro. Quando un gas reattivo, quale azoto, ossigeno o ad un gas basato a idrocarburo è introdotto al vapore metallico, crea il nitruro, l'ossido, o i rivestimenti del carburo come il vapore metallico scorrono, chimicamente reagisce con i gas. Il rivestimento di PVD deve essere fatto in una camera specializzata della reazione in modo che il materiale vaporizzato non reagisca con alcuni contaminanti che sarebbero altrimenti presenti nella stanza.
Nella fase del rivestimento di PVD, i parametri trattati da vicino sono verificati e controllare in modo che la durezza risultante del film, l'adesione, la resistenza chimica, la struttura del film ed altre proprietà siano ripetibili per ogni funzionamento. Il vario rivestimento di PVD è usato per aumentare la resistenza all'usura, per ridurre l'attrito, migliorare l'aspetto e per raggiungere altri potenziamenti della prestazione.
Per depositare i materiali di elevata purezza quale il titanio, il cromo, o lo zirconio, l'argento, l'oro, l'alluminio, il rame, acciaio inossidabile, il processo fisico del rivestimento di PVD utilizza uno di vari metodi del rivestimento di PVD, includendo:
Evaporazione dell'arco
Evaporazione termica
Farfugliare di DC/MF (il bombardamento degli ioni)
Deposito del raggio ionico
Placcatura dello ione
Farfugliare migliorato
Ciascuno di questi metodi appartiene nella categoria formante un arco sopra «di applicazione a spruzzo fisica».
Proprietà del film sottile di PVD

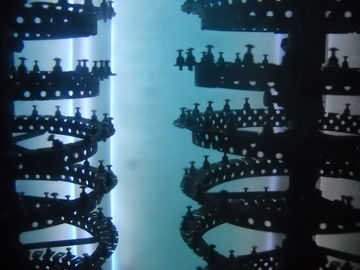

La macchina di placcatura del film sottile dei fermi PVD di precisione si applica con i fermi ed i montaggi come le viti, i bulloni, gli schiacciamenti, i montaggi, cappucci utilizzati in cosmetici, i prodotti elettronici, macchine meccaniche, industrie automobilistiche ampiamente stanno usando la tecnologia di PVD per ottenere la varietà di colori di Panton, la gamma di oro, il nero, il blu, il grey, l'argento, l'arcobaleno, il bronzo, il champage ecc.
Fonti di deposito della macchina di placcatura del film sottile dei fermi PVD di precisione
Fonti circolari dirette dell'arco per evaporazione dell'obiettivo solido del metallo;
2 paia del MF unblanced farfugliando i catodi per il deposito di strato del film sottile della grafite;
Alimentazione elettrica diagonale affinchè bomboardment dello ione formino l'area del plasma per pretrattamento;
Unità lineare di fonte di ione dell'anodo (per facoltativo) elaborazione di PECVD e di PACVD;
Cryopump (Polycold) per condensazione molecolare dell'acqua (per facoltativo)

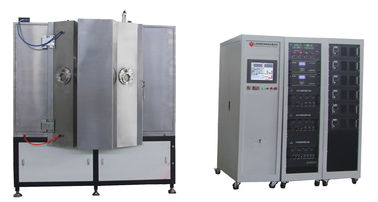

Strutture della macchina di placcatura del film sottile dei fermi PVD di precisione
1. camera di vuoto
2. sistema di pulsometro di Rouhging (pacchetto della pompa della protezione)
3. alto sistema di pulsometro (magneticamente pompa molecolare della sospensione)
4. sistema elettrico di esercizio e di controllo
5. sistema della funzione di Auxiliarry (sottosistema)
6. sistema di deposito: MF che farfuglia catodo, alimentazione elettrica di MF, fonte di ione diagonale dell'alimentazione elettrica per facoltativo
Film sottile dei fermi PVD di precisione che placca prestazione di Machin
1. ultima pressione di vuoto: migliori che i torr 5.0×10-6.
2. pressione di funzionamento di vuoto: Torr 1.0×10-4.
3. tempo di Pumpingdown: da 1 bancomat a 1.0×10-4 Torr≤ 3 minuti (temperatura ambiente, asciutta, pulisce e svuota la camera)
4. metallizzare materiale (che farfuglia + evaporazione dell'arco): Ni, Cu, AG, Au, Ti, Zr, Cr, latta, tic, TiAlN, CrN, CrC, ecc.
5. modello di funzionamento: Automaticamente /Semi-Auto/ pieno manualmente
Film sottile dei fermi PVD di precisione che placca le specifiche di Machin
MODELLO | RTAC1250-SPMF | ||||||
TECNOLOGIA | Magnetron di MF che farfuglia + placcatura dello ione | ||||||
MATERIALE | Acciaio inossidabile (S304) | ||||||
DIMENSIONE DELLA CAMERA | Φ1250 * H1250mm | ||||||
TIPO DELLA CAMERA | Cilindro, verticale, 1 porta | ||||||
FARFUGLIARE SISTEMA | Esclusivamente progettazione per deposito nero sottile del film | ||||||
MATERIALE DI DEPOSITO | Alluminio, argento, rame, Chrome, acciaio inossidabile, Nichel |
||||||
FONTE DI DEPOSITO | 2 insiemi farfugliare cilindrico che di MF mira + a 8 hanno diretto le fonti catodiche dell'arco + la fonte di ione per facoltativo | ||||||
GAS | MFC 4 modi, AR, N2, O2, C2H2 | ||||||
CONTROLLO | SpA (controllore logico programmabile) + | ||||||
SISTEMA DI POMPAGGIO | SV300B - 1 insieme (Leybold) | ||||||
WAU1001 - 1 mette (Leybold) | |||||||
D60T- 1 insieme (Leybold) | |||||||
Pompe molecolari di Turbo: 2* F-400/3500 | |||||||
PRETRATTAMENTO | Alimentazione elettrica diagonale: Chilowatt 1*36 | ||||||
SISTEMA DI SICUREZZA | Numerosi interruttori di sicurezza per proteggere gli operatori | ||||||
RAFFREDDAMENTO | Acqua fredda | ||||||
POTERE ELETTRICO | 480V/3 phases/60HZ (U.S.A. compiacente) | ||||||
460V/3 phases/50HZ (Asia compiacente) | |||||||
380V/3 phases/50HZ (EU-CE compiacente) | |||||||
ORMA | L3000*W3000*H2000mm | ||||||
PESO TOTALE | 7,0 T | ||||||
ORMA | (L*W*H) 5000*4000 *4000 MILLIMETRO | ||||||
TEMPO DI CICLO | 30~40 minuti (secondo il materiale del substrato, la geometria del substrato e condizioni ambientali) |
||||||
MASSIMO DI POTERE. | 155 CHILOWATT | ||||||
POTERE MEDIO CONSUMO (APPROSSIMATIVAMENTE) |
75 CHILOWATT |
Le dimensioni a macchina su misura sono inoltre disponibile basate sui prodotti esigenti specificati.
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni totali del rivestimento.
