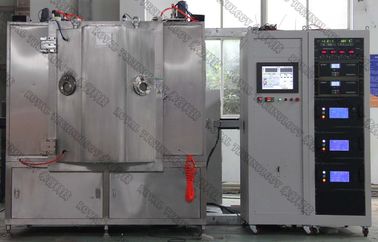

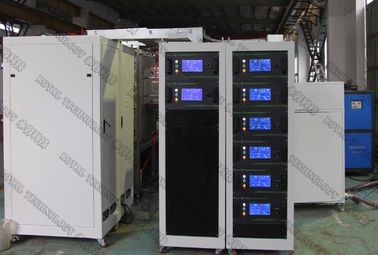

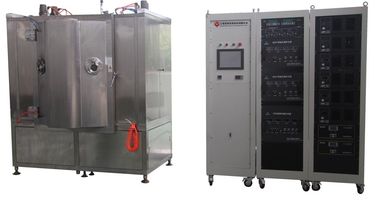

La macchina di rivestimento di vuoto della grafite PVD/colore nero ebano della decorazione PVD finisce
Strutture della macchina di rivestimento di vuoto della grafite PVD:
Fonti di deposito
Fonti circolari dirette dell'arco per evaporazione dell'obiettivo solido del metallo;
2 paia del MF unblanced farfugliando i catodi per deposito di strato del film sottile della grafite;
Alimentazione elettrica diagonale affinchè bomboardment dello ione formino l'area del plasma per pretrattamento;
Unità lineare di fonte di ione dell'anodo (per facoltativo) elaborazione di PECVD e di PACVD;
Cryopump (Polycold) per condensazione molecolare dell'acqua (per facoltativo)
Altri moduli
1. camera di vuoto
2. sistema di pulsometro di Rouhging (pacchetto della pompa della protezione)
3. alto sistema di pulsometro (magneticamente pompa molecolare della sospensione)
4. sistema elettrico di esercizio e di controllo
5. sistema della funzione di Auxiliarry (sottosistema)
6. sistema di deposito: MF che farfuglia catodo, alimentazione elettrica di MF, fonte di ione diagonale dell'alimentazione elettrica per facoltativo
Prestazione della macchina di rivestimento di vuoto della grafite PVD
1. ultima pressione di vuoto: migliori che i torr 5.0×10-6.
2. pressione di funzionamento di vuoto: Torr 1.0×10-4.
3. tempo di Pumpingdown: da 1 bancomat a 1.0×10-4 Torr≤ 3 minuti (temperatura ambiente, asciutta, pulisce e svuota la camera)
4. metallizzare materiale (che farfuglia + evaporazione dell'arco): Ni, Cu, AG, Au, Ti, Zr, Cr, latta, tic, TiAlN, CrN, CrC, ecc.
5. modello di funzionamento: Automaticamente /Semi-Auto/ pieno manualmente
Che cosa il MF sta farfugliando?
Rispetto a CC ed alla rf che farfugliano, farfugliare di Mezzo frequenza si è trasformato in in un film sottile principale che farfuglia la tecnica per fabbricazione in serie di rivestimento, specialmente per il deposito del film delle emulsioni dielettriche e non conduttive sulle superfici quali i rivestimenti ottici, i pannelli solari, gli strati multipli, il film ecc. del materiale composito.
Sta sostituendo farfugliare di rf dovuto ha funzionato con il chilociclo piuttosto che il megahertz per un tasso di deposito molto più veloce ed anche può evitare l'avvelenamento dell'obiettivo durante il deposito composto del film sottile come CC.
Il MF che farfuglia gli obiettivi è esistito sempre con gli due-insiemi. Due catodi sono utilizzati con una corrente di CA commutata avanti e indietro fra loro quale puliscono la superficie dell'obiettivo con ogni inversione per ridurre l'accumulazione della tassa sui dielettrici che quello conduce all'effetto ad arco che può fuoriuscire le goccioline nel plasma ed impedire la crescita di film sottile uniforme--- quale è che cosa abbiamo chiamato Target Poisoning.
La decorazione MF della grafite del metallo che farfuglia le dimensioni di sistema:
Dimensione interna della camera: Diametro 1200 millimetro ~ 1600mm
Altezza interna della camera: 1250mm ~ 1300mm
Le dimensioni a macchina su misura sono inoltre disponibile basate sulla richiesta speculare dei prodotti 3D.
MF che farfuglia le specifiche del sistema RTAC1250-SPMF
| MODELLO | RTAC1250-SPMF | ||||||
| TECNOLOGIA | Magnetron di MF che farfuglia + placcatura dello ione | ||||||
| MATERIALE | Acciaio inossidabile (S304) | ||||||
| DIMENSIONE DELLA CAMERA | Φ1250*H1250mm | ||||||
| TIPO DELLA CAMERA | Cilindro, verticale, 1 porta | ||||||
| FARFUGLIARE SISTEMA | Esclusivamente progettazione per deposito nero sottile del film | ||||||
| MATERIALE DI DEPOSITO | Alluminio, argento, rame, Chrome, acciaio inossidabile, Nichel |
||||||
| FONTE DI DEPOSITO | 2 insiemi farfugliare cilindrico che di MF mira + a 8 hanno diretto le fonti catodiche dell'arco + la fonte di ione per facoltativo | ||||||
| GAS | MFC 4 modi, AR, N2, O2, C2H2 | ||||||
| CONTROLLO | SpA (controllore logico programmabile) + | ||||||
| SISTEMA DI POMPAGGIO | SV300B - 1 insieme (Leybold) | ||||||
| WAU1001 - 1 mette (Leybold) | |||||||
| D60T- 1 insieme (Leybold) | |||||||
| Pompe molecolari di Turbo: 2* F-400/3500 | |||||||
| PRETRATTAMENTO | Alimentazione elettrica diagonale: Chilowatt 1*36 | ||||||
| SISTEMA DI SICUREZZA | Numerosi interruttori di sicurezza per proteggere gli operatori | ||||||
| RAFFREDDAMENTO | Acqua fredda | ||||||
| POTERE ELETTRICO | 480V/3 phases/60HZ (U.S.A. compiacente) | ||||||
| 460V/3 phases/50HZ (Asia compiacente) | |||||||
| 380V/3 phases/50HZ (EU-CE compiacente) | |||||||
| ORMA | L3000*W3000*H2000mm | ||||||
| PESO TOTALE | 7,0 T | ||||||
| ORMA | (L*W*H) 5000*4000 *4000 MILLIMETRO | ||||||
| TEMPO DI CICLO | 30~40 minuti (secondo il materiale del substrato, la geometria del substrato e condizioni ambientali) |
||||||
| MASSIMO DI POTERE. | 155 CHILOWATT | ||||||
| POTERE MEDIO CONSUMO (APPROSSIMATIVAMENTE) |
75 CHILOWATT |
La macchina di rivestimento di vuoto della grafite PVD è una macchina di fonti multipla integrata del deposito alle decorazioni nere ebano e blu generali della grafite, di colore ecc. sulle parti di metallo, oggetti dell'acciaio inossidabile. Usato specialmente per i prodotti di lusso della classe di qualità superiore gradisca: elettronica: Smart Phone, macchina fotografica, computer portatile, golf, cucchiaio, forcelle, coltello, maniglia di porta, rubinetti; gioielli degli anelli, della collana, degli orecchini, dei braccialetti, degli orologi ecc.
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni totali del rivestimento.
