La grande macchina orizzontale/ss di placcatura dello ione di vuoto degli strati e dei tubi dell'acciaio inossidabile riveste l'unità del rivestimento di vuoto della decorazione

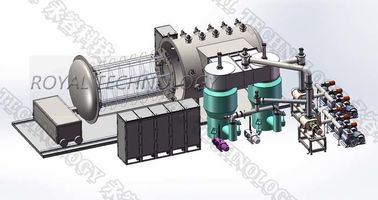

La grande macchina orizzontale di placcatura di vuoto dell'Multi-arco esclusivamente è progettata per i grandi strati dell'acciaio inossidabile e tubi, ricoprire di colori della decorazione delle mobilie PVD.
La dimensione della camera spetta al diametro 2000 * L 8000mm, che può ricoprire il tubo più lungo dell'acciaio inossidabile fino ad un massimo di 7000mm.
Grandi specifiche orizzontali della macchina di rivestimento di vuoto dell'Multi-arco
1. Camera | Struttura cilindrica | apertura di Anteriore-side, acciaio inossidabile (S304), spessore: (14+6) millimetro, processo di trafilatura del metallo su superficie. Metodo di raffreddamento: acqua, strati parzialmente doppi. | 3. Sistema di esercizio & di controllo | Schermo attivabile al tatto di PLC+Color + Semi-automatico automatico/manualmente | |||||||
Ultima pressione | PA 7.0×10-4 (senza camera di carico e vuota alla temperatura ambiente) | Numerosi interruttori di sicurezza per proteggere gli operatori ed attrezzature (acqua, ecc. corrente) | |||||||||
Colatura | Migliori che 0.67Pa in 1 ora dopo che spegne la macchina quando fino ad ultima pressione | Automazione di processi & controllo; Processi e registrazione di dati di funzionamento di ricette | |||||||||
Tempo di svuotamento | Da 1 bancomat a 5.0x10-3Pa<15mins> | Piattaforma della registrazione dell'amministratore | |||||||||
Dimensione interna | φ2000×8000 (H) millimetro | Automatico-tornitura fuori dal sistema | |||||||||
2. Sistema di deposito del rivestimento | Sistema rotazionale | Sistema di azionamento planetario (per i tubi) - (φ1300*7000mm) sistema di azionamento centrale alle lamiere di acciaio. (φ1600*7000mm) | 4. Le utilità forniscono (fornito dall'utente) | Stampa del piede | (L1600mmm*W9000mm*H3200mm) | ||||||
Specifiche dello scaffale | Max. Substrate Load: 1000KG; Velocità: 0-8 progettazione esclusiva (regolabile) di giri/min. di Vakia per assicurare formity e stabilità dei rivestimenti. | Rifornimento idrico | consumo di acqua di 1.Water 1): scorrimento dell'acqua di 0.2-0.3MPa/CM2 2): temperatura dell'acqua di ≥10L/min 3): ≤25℃ | ||||||||
Pulsometri | pompa a pistone della pala rotatoria 6x (meccanica) pulsometro rotatorio della pala 2x (tenuta) pulsometro di radici 2x pompa di diffusione 4x |
Alimentazione elettrica | 3 fasi 4 linee, AC380V±5% 50HZ; Messa a terra: <3Ω | ||||||||
Fonti di deposito | Arco circolare diretto catodico: 60 insiemi, dimensioni: progettazione esclusiva di φ100×40mm di Vakia |
Gas reattivo | O2, AR, N2, C2H2, (>99.99%) | ||||||||
Rifornimento diagonale di Votage | 72KW | Compressore d'aria | ≥7.5P, 0.6~0.7MPa, 6-8 kg/cm2 | ||||||||
Riscaldamento | fino a 250℃ (dalla temperatura ambiente lavori il ℃ 200, più di meno di 15minutes) | Ventili il contenitore | ³ di ≥2m | ||||||||
Trasportatore del substrato | per il rivestimento dello strato; altri supporti del substrato hanno fornito dai clienti basati sui prodotti differenti. | Torre & carro armato di raffreddamento ad acqua | 50T, 180L/min @ 10 - 25 ℃, 0.2~0.3MPa, 5kg/cm2 (min) |

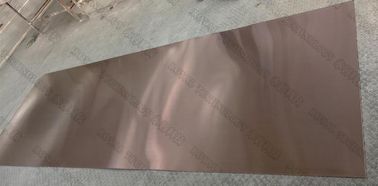

Colori di spazzolatura dell'oro di PVD

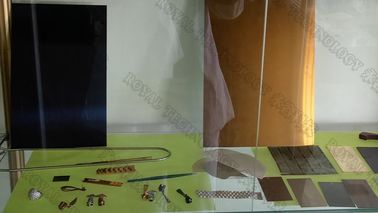

Colore del blu di PVD
Contattici prego per più specifiche, la tecnologia reale è onorato per fornirgli le soluzioni totali del rivestimento.
